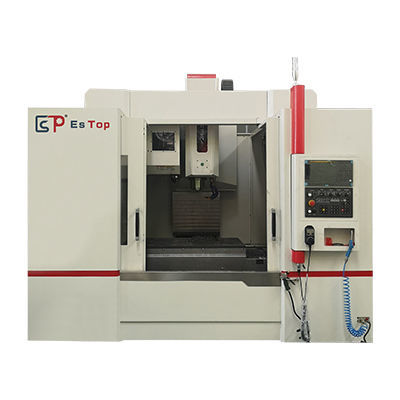

3軸マシニングセンタ VMC-1270NC縦型BT 4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉, ドリル, タップ加工
- その他の特徴
- 高速, 生産用, ワイド
- X軸移動距離
1,200 mm
(47.24 in)- Y軸移動距離
700 mm
(27.56 in)- Z軸移動距離
670 mm
(26.38 in)- 回転速度
10,000 rpm
(62,832 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- 最大テーブル積載量
1,000 kg
(2,205 lb)- 最大ツール重量
7 kg
(15.4 lb)- 位置決め精度
0.01 mm
(0.00039 in)- 繰返し精度
0.006 mm
(0.00024 in)- ツール交換時間
1.8 s
- 総重量
8,800 kg
(19,400.68 lb)- 全長
3,710 mm
(146.1 in)- 全幅
3,170 mm
(124.8 in)- 全高
2,810 mm
(110.6 in)
詳細
概要
高速度3軸CNC立形マシニングセンタ。フライス加工、穴あけ、タップ加工など幅広い加工に対応し、大型テーブルと高荷重により量産および多品種加工に適します。
標準仕様
可動量 (X/Y/Z)：1200/700/670 mm
スピンドル中心線〜コラムガイド面距離：827 mm
スピンドルノーズ〜ワークテーブル表面距離：150–820 mm
ワークテーブル寸法：1400×700 mm
最大積載量（テーブル）：1000 kg
T溝：5×18×150
主軸回転数：10000 rpm
主軸テーパー：BT40
主軸モータ出力：11/15 kW
早送り速度 (X/Y/Z)：30/30/30 m/min
早送り給速：10/10/10 m/min
工具マガジン容量：24 本
工具最大径/長さ/重量：Ø75 mm / 300 mm / 7 kg
工具最大径（満/空）：75/150 mm
工具選択方式：any/sequence
工具交換時間：1.8 s
位置決め精度 (X/Y/Z)：0.010 mm
繰返し精度 (X/Y/Z)：0.006 mm
エア供給：280 L/min、6–8 bar
機械総電力：35 KVA
クーラントタンク容量：420 L
機械寸法 (X×Y×Z)：3710×3170×2810 mm
機械重量：8800 kg
主要構成
1. Mitsubishi M80B CNCシステム — 数量：1
2. ハンドヘルド操作ユニット — 数量：1
3. ディスク工具マガジン（24本） — 数量：1
4. 自動給油システム — 数量：1
5. LED警告灯 — 数量：1
6. スピンドルブロー装置 — 数量：1
7. エアカーテン保護 — 数量：1
8. 懐中電灯 — 数量：1
9. 添付アクセサリ — 数量：1
技術仕様
高速度3軸CNC立形マシニングセンタ。フライス加工、穴あけ、タップ加工など幅広い加工に対応し、大型テーブルと高荷重により量産および多品種加工に適します。
標準仕様
可動量 (X/Y/Z)：1200/700/670 mm
スピンドル中心線〜コラムガイド面距離：827 mm
スピンドルノーズ〜ワークテーブル表面距離：150–820 mm
ワークテーブル寸法：1400×700 mm
最大積載量（テーブル）：1000 kg
T溝：5×18×150
主軸回転数：10000 rpm
主軸テーパー：BT40
主軸モータ出力：11/15 kW
早送り速度 (X/Y/Z)：30/30/30 m/min
早送り給速：10/10/10 m/min
工具マガジン容量：24 本
工具最大径/長さ/重量：Ø75 mm / 300 mm / 7 kg
工具最大径（満/空）：75/150 mm
工具選択方式：any/sequence
工具交換時間：1.8 s
位置決め精度 (X/Y/Z)：0.010 mm
繰返し精度 (X/Y/Z)：0.006 mm
エア供給：280 L/min、6–8 bar
機械総電力：35 KVA
クーラントタンク容量：420 L
機械寸法 (X×Y×Z)：3710×3170×2810 mm
機械重量：8800 kg
主要構成
1. Mitsubishi M80B CNCシステム — 数量：1
2. ハンドヘルド操作ユニット — 数量：1
3. ディスク工具マガジン（24本） — 数量：1
4. 自動給油システム — 数量：1
5. LED警告灯 — 数量：1
6. スピンドルブロー装置 — 数量：1
7. エアカーテン保護 — 数量：1
8. 懐中電灯 — 数量：1
9. 添付アクセサリ — 数量：1
技術仕様
- 型式：VMC-1270NC
- ブランド：ES-TOP CNC
- 3軸可動量 (X/Y/Z)：1200/700/670 mm
- スピンドル中心線〜コラムガイド面距離：827 mm
- スピンドルノーズ〜テーブル表面：150–820 mm
- ワークテーブル寸法：1400×700 mm
- 最大積載量：1000 kg
- T溝：5×18×150
- 主軸回転数：10000 rpm
- 主軸テーパー：BT40
- 主軸モータ出力：11/15 kW
- 早送り速度 (X/Y/Z)：30/30/30 m/min
- 早送り給速：10/10/10 m/min
- 工具マガジン容量：24 本
- 工具最大径/長さ/重量：Ø75 mm / 300 mm / 7 kg
- 工具最大径（満/空）：75/150 mm
- 工具交換時間：1.8 s
- 位置決め精度 (X/Y/Z)：0.010 mm
- 繰返し精度 (X/Y/Z)：0.006 mm
- エア供給：280 L/min、6–8 bar
- 機械総電力：35 KVA
- クーラントタンク容量：420 L
- 機械寸法 (X×Y×Z)：3710×3170×2810 mm
- 機械重量：8800 kg
