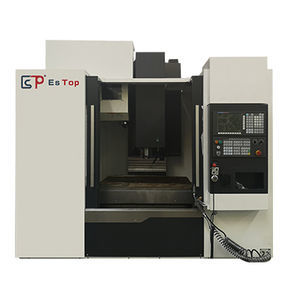

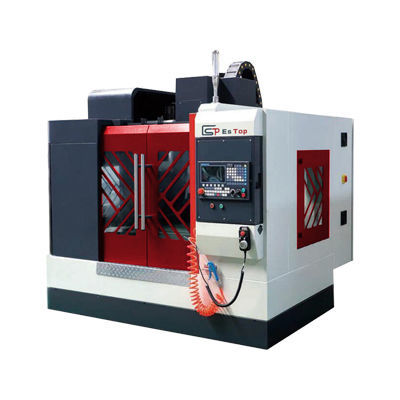

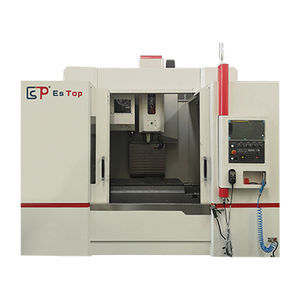

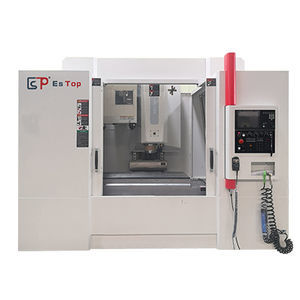

3軸マシニングセンタ VMC-1580NCG縦型BT 5024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 50
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉
- 応用
- 自動車産業用, 宇宙産業用, 型用
- X軸移動距離
1,500 mm
(59.06 in)- Y軸移動距離
800 mm
(31.5 in)- Z軸移動距離
700 mm
(27.56 in)- 回転速度
6,000 rpm
(37,699 rad.min-1)- 出力
25 kW
(33.99 hp)- 加工部品の最大高さ
最大: 830 mm
(33 in)最少: 130 mm
(5 in)- 最大テーブル積載量
2,000 kg
(4,409 lb)- 位置決め精度
0.015 mm
(0.00059 in)- 繰返し精度
0.01 mm
(0.00039 in)- 総重量
13,500 kg
(29,762.41 lb)- 全長
4,800 mm
(189 in)- 全幅
3,500 mm
(137.8 in)- 全高
3,300 mm
(129.9 in)
詳細
製品概要
ES-TOP VMC-1580NCG は高トルクの立形マシニングセンタ（BT50 ギアボックス）で、大型ワークの重切削・加工向けに設計されており、移動量は1500×800×700 mm、最大テーブル荷重は2000 kgです。
主な技術仕様
標準構成
適用分野
ES-TOP VMC-1580NCG は高トルクの立形マシニングセンタ（BT50 ギアボックス）で、大型ワークの重切削・加工向けに設計されており、移動量は1500×800×700 mm、最大テーブル荷重は2000 kgです。
主な技術仕様
- 型式：VMC-1580NC（ギアボックス）/ VMC-1580NCG
- 移動量（X/Y/Z）：1500 / 800 / 700 mm
- スピンドル先端〜テーブル距離：130–830 mm
- テーブル寸法：1700 × 800 mm；T溝：5 × 18 × 135 mm
- 最大テーブル荷重：2000 kg
- スピンドル：BT50-Φ150；回転数：6000 回転/分；ギア伝達比 低速 1:3.6 / 高速 1:1.2
- 早送り X/Y/Z：12 / 12 / 12 m/min；切削送り：1–10 m/min
- 駆動モータ：スピンドル 15/18.5 kW；3軸サーボ X/Y/Z：3.0 / 4.0 / 4.0 kW
- 位置決め精度：±0.015 mm；繰返し精度：±0.01 mm
- 電力要件：25 kW；エアー供給：6–8 MPa
- 機械寸法（L×W×H）：4800 × 3500 × 3300 mm；重量：13,500 kg
標準構成
- ハンドヘルド操作ユニット（ペンダント）：1 台
- 自動給脂装置：1 台
- LED 警告灯：1 台
- スピンドルブロー装置：1 台
- エアカーテン保護：1 台
- 作業灯（懐中電灯）：1 台
- 付属品一式：1 セット
- 技術資料：1 セット
- FANUC 0i-MF Plus(5) CNC：1 台
- 自動工具交換（BT50-24T）：1 台
適用分野
- 大型部品の重切削・フライス加工
- 金型・ダイの製造
- 自動車・航空機の構造部品加工
- 重工業向けの一般的な加工作業
