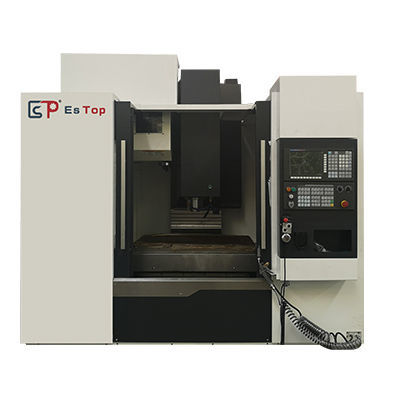

3軸マシニングセンタ VMC-1165NC縦型BT 4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉, ドリル, タップ加工
- 応用
- 自動車産業用, 金型工業用
- その他の特徴
- ディスク
- X軸移動距離
1,100 mm
(43.31 in)- Y軸移動距離
650 mm
(25.59 in)- Z軸移動距離
600 mm
(23.62 in)- 回転速度
10,000 rpm
(62,832 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- 最大テーブル積載量
800 kg
(1,764 lb)- 最大ツール重量
7 kg
(15.4 lb)- 位置決め精度
0.01 mm
(0.00039 in)- 繰返し精度
0.006 mm
(0.00024 in)- ツール交換時間
1.8 s
- 総重量
6,700 kg
(14,770.97 lb)- 全長
2,900 mm
(114.2 in)- 全幅
3,000 mm
(118.1 in)- 全高
3,000 mm
(118.1 in)
詳細
製品概要
立型CNC加工機 VMC-1165NC。X/Y/Z軸移動量1100/650/600 mm、BT40主軸 最大10000 rpm、主軸出力11または15 kWを選択可能。1200 × 600 mmのテーブル（最大荷重800 kg）と24ポジションのディスク工具マガジンを搭載し、中〜大物の量産加工に適した構成です。
主な仕様
主な構成
用途と運用上のポイント
立型CNC加工機 VMC-1165NC。X/Y/Z軸移動量1100/650/600 mm、BT40主軸 最大10000 rpm、主軸出力11または15 kWを選択可能。1200 × 600 mmのテーブル（最大荷重800 kg）と24ポジションのディスク工具マガジンを搭載し、中〜大物の量産加工に適した構成です。
主な仕様
- 型式: VMC-1165NC
- 移動量 (X / Y / Z): 1100 mm / 650 mm / 600 mm
- 主軸中心からコラムガイド面まで: 745 mm
- 主軸先端からテーブル面まで: 125 ~ 725 mm
- 主軸回転数: 10000 rpm
- 主軸テaper: BT40
- 主軸モーター出力: 11 / 15 kW
- テーブル寸法: 1200 × 600 mm
- 最大テーブル荷重: 800 kg
- T溝: 5 × 18 × 110 mm
- 工具マガジン容量: 24 工具（ディスク型）
- 工具最大径/長さ/重量: Ø75 mm / 300 mm / 7 kg
- 工具最大径（フル/空）: 75 / 150 mm
- 工具交換時間: 1.8 s
- 早送り速度 (X/Y/Z): 30 / 30 / 30 m/min
- 送り速度 (X/Y/Z): 10 / 10 / 10 m/min
- 位置決め精度 (X/Y/Z): 0.010 mm
- 繰返し精度 (X/Y/Z): 0.006 mm
- エア消費量/圧力: 280 L/min, 6~8 bar
- 機械総電力: 30 KVA
- クーラントタンク容量: 420 L
- 機械寸法 (L×W×H): 2900 × 3000 × 3000 mm
- 機械重量: 6700 kg
主な構成
- Mitsubishi M80B CNCシステム — 数量: 1
- ハンドヘルド操作ユニット — 数量: 1
- ディスク工具マガジン（24個） — 数量: 1
- 自動給油装置 — 数量: 1
- LED警告灯 — 数量: 1
- スピンドルブロー装置 — 数量: 1
- エアカーテン保護 — 数量: 1
- 作業灯 — 数量: 1
- 付属アクセサリー — 数量: 1
用途と運用上のポイント
- 自動車、金型、一般機械加工、産業向けの中〜大型部品のフライス、穴あけ、タップ加工に適しています。
- 24工具マガジンと1.8 sの工具交換時間により、量産時の非加工時間を短縮します。
- 早送り30 m/minや主軸オプションにより、荒加工から仕上げまで効率的なサイクルが可能です。
- 420 Lのクーラントタンクと自動給油により、連続運転と保守計画が容易になります。
