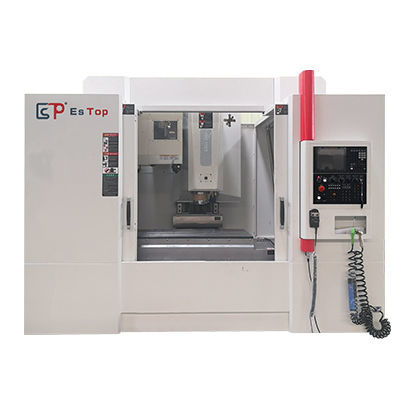

3軸マシニングセンタ VMC-1370NC縦型BT 4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- X軸移動距離
1,300 mm
(51.18 in)- Y軸移動距離
700 mm
(27.56 in)- Z軸移動距離
670 mm
(26.38 in)- 回転速度
10,000 rpm
(62,832 rad.min-1)- 出力
11 kW, 15 kW
(14.96 hp, 20.39 hp)- 最大テーブル積載量
1,000 kg
(2,205 lb)- 最大ツール重量
7 kg
(15.4 lb)- 位置決め精度
0.01 mm
(0.00039 in)- 繰返し精度
0.006 mm
(0.00024 in)- ツール交換時間
1.8 s
- 総重量
9,500 kg
(20,943.91 lb)- 全長
3,820 mm
(150.4 in)- 全幅
3,170 mm
(124.8 in)- 全高
2,800 mm
(110.2 in)
詳細
製品概要
VMC-1370NCは、大型ワークの加工向けに設計されたCNC立形マシニングセンタで、X/Y/Z軸のストロークは1300/700/670 mmです。BT40スピンドル（最大10000 rpm）、1400×700 mmのワークベンチ（最大積載1000 kg）、24ポジションのディスク工具マガジンを備えます。
技術仕様
主な構成
備考
VMC-1370NCは、大型ワークの加工向けに設計されたCNC立形マシニングセンタで、X/Y/Z軸のストロークは1300/700/670 mmです。BT40スピンドル（最大10000 rpm）、1400×700 mmのワークベンチ（最大積載1000 kg）、24ポジションのディスク工具マガジンを備えます。
技術仕様
- 軸ストローク（X/Y/Z）：1300 / 700 / 670 mm
- スピンドル中心からコラム案内面までの距離：827 mm
- スピンドル先端からテーブル面まで：150–820 mm
- テーブルサイズ：1400 × 700 mm
- テーブル最大荷重：1000 kg
- T溝：5 × 18 × 150
- スピンドル回転数：10000 rpm
- スピンドルテーパー：BT40
- スピンドルモータ出力：11 / 15 kW
- 早送り（X/Y/Z）：30 / 30 / 30 m/min
- 早送り送り速度：10 / 10 / 10 m/min
- 工具マガジン容量：24本
- 工具最大径/長さ/重量：Ø75 mm / 300 mm / 7 kg
- 工具最大径（フル/空）：75 / 150 mm
- 工具交換時間：1.8 s
- 位置決め精度（X/Y/Z）：0.01 mm
- 繰り返し位置決め精度（X/Y/Z）：0.006 mm
- エア供給：280 L/min、6–8 bar
- 機械総電力容量：35 KVA
- クーラントタンク容量：430 L
- 機械寸法（X×Y×Z）：3820 × 3170 × 2800 mm
- 機械質量：9500 kg
主な構成
- Mitsubishi M80B CNCシステム
- ハンドヘルド操作ユニット
- ディスク工具マガジン（24本）
- 自動潤滑システム
- LED警告灯
- スピンドルブロー装置
- エアカーテン保護
- 作業灯
- 付属アクセサリ
備考
- 総電力容量：35 KVA、クーラントタンク：430 L、重量・寸法は上記参照
- 工具選択方式：any/sequence。工具交換時間：1.8 s。
- オプションおよびカスタム構成は要望に応じて対応可能です
