3軸マシニングセンタ ETH40 series
縦型アルミニウム用非鉄金属用

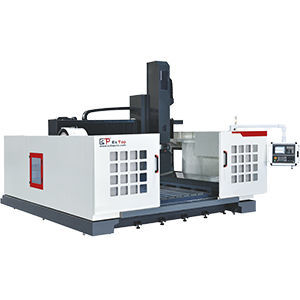

3軸マシニングセンタ - ETH40 series - ESTOPCNC - 縦型 / アルミニウム用 / 非鉄金属用

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 3軸
主軸の方向: 縦型
加工材料: アルミニウム用, 非鉄金属用
タイプ: テーブルタイプ
スピンドル: BT 40
ツールステーション数: 24ツールステーション
関連機能: 製粉, ドリル, タップ加工
X軸移動距離: 2,500 mm, 3,000 mm
(98.43 in, 118.11 in)
Y軸移動距離: 1,800 mm, 2,000 mm
(70.87 in, 78.74 in)
Z軸移動距離: 600 mm, 800 mm
(23.62 in, 31.5 in)
回転速度: 12,000 rpm
(75,398 rad.min-1)
出力: 7.5 kW, 11 kW
(10.2 hp, 14.96 hp)
位置決め精度: 0.02 mm, 0.05 mm
(0.00079 in, 0.00197 in)
繰返し精度: 0.01 mm
(0.00039 in)
ツール交換時間: 2 s
総重量: 12,000 kg, 16,000 kg
(26,455.47 lb, 35,273.96 lb)
全長: 4,800 mm, 6,100 mm
(189 in, 240.2 in)
全幅: 4,300 mm, 5,100 mm
(169.3 in, 200.8 in)
全高: 3,500 mm, 3,700 mm
(137.8 in, 145.7 in)

詳細

製品
アルミニウムおよび非鉄金属プロファイルの高精度加工向けに設計されたプロファイル複合加工センター。モジュラー式のETH40シリーズは2種類のテーブル構成（2518NC / 3020NC）と複数のX/Y/Zストロークオプションを備えています。SIEMENS CNCにより、穴あけ、フライス加工、仕上げの多軸加工がプログラム可能です。

技術仕様（表）
型式: ETH40-2518NC / ETH40-3020NC
X軸ストローク: 3000 mm / 2500 mm
Y軸移動量: 2000 mm / 1800 mm
Z軸ストローク: 800 mm / 600 mm
主軸回転数: 12000 rpm
主軸テーパー／外径: BT40 Φ150 mm / BT40 Φ120 mm
ツールマガジン: ディスク型、24本
工具交換時間: 2 s
早送り X/Y/Z: 40 m/min / 50 m/min / 20 m/min
切削送り (X/Y/Z): 15000 mm/min
制御: SIEMENS
主軸モーター: 11 kW / 7.5 kW
軸モーター (X/Y/Z): (3.14+3.14) kW / 3.14 kW / 3.14 kW
潤滑: 自動給油
冷却: ウォータースプレー冷却
位置決め精度 X: 0.05 mm; Y/Z: 0.02 mm; 繰り返し精度: 0.01 mm
圧縮空気: 0.6–0.9 MPa
高さ: 3700 mm / 3500 mm
占有面積（約）: 6100 × 4300 mm / 4800 × 5100 mm
重量（約）: 16000 kg / 12000 kg
