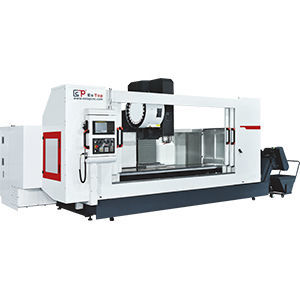

3軸マシニングセンタ ETH40-2500NC縦型アルミニウム用BT 40
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- アルミニウム用
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉, ドリル, タップ加工
- その他の特徴
- ディスク
- X軸移動距離
2,500 mm
(98.43 in)- Y軸移動距離
500 mm
(19.69 in)- Z軸移動距離
500 mm, 700 mm
(19.69 in, 27.56 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力
7.5 kW
(10.2 hp)- X軸の移動速度
250 mm/s
- Y軸の移動速度
250 mm/s
- Z軸の移動速度
0.25 m/s
(0.82 ft/s)- 位置決め精度
0.02 mm, 0.05 mm
(0.00079 in, 0.00197 in)- 繰返し精度
0.01 mm
(0.00039 in)- ツール交換時間
2 s
- 総重量
6,000 kg
(13,227.74 lb)- 全長
4,800 mm
(189 in)- 全幅
2,500 mm
(98.4 in)- 全高
2,750 mm
(108.3 in)
詳細
製品概要
ETH40-2500NCは、プロファイルおよび構造部品の高精度加工向けに設計されたプロファイル複合加工センターです。Z軸は500 mmまたは700 mmの選択が可能で、フライス加工・穴あけ・タッピングに対応します。
仕様表
型式: ETH40-2500NC
X軸ストローク: 2500 mm
Y軸ストローク: 500 mm
Z軸ストローク: 500 mm / 700 mm
主軸回転数: 12,000 rpm
主軸コーン穴: BT40、外径 ⌀120 mm
工具マガジン形式: ディスク式
マガジン容量: 24 本
工具交換時間: 2 s
X軸早送り: 60 m/min
Y軸早送り: 28 m/min
Z軸早送り: 28 m/min
切削送り速度 (X/Y/Z): 15,000 mm/min
制御装置: FANUC / MITSUBISHI
主軸モータ: 7.5 kW
X/Y/Z軸モータ: 3.0 / 3.0 / 3.0 kW
潤滑: 自動給油
冷却: 水噴霧冷却
X軸位置決め精度: 0.05 mm
Y/Z軸位置決め精度: 0.02 mm
繰返し位置決め精度: 0.01 mm
圧縮空気供給: 0.6–0.9 MPa
全高: 2750 mm
設置面積: 4800 mm x 2500 mm
質量（約）: 6000 kg
主な仕様
用途
工業生産でのプロファイル加工に適合：アルミ・金属押出材、窓枠・扉枠、手すり、構造用プロファイルなどのプロファイル部品。
オプションと制御
制御オプション: FANUC または MITSUBISHI。Z軸ストロークは500 mmまたは700 mmで設定可能。24ポジションのディスク式工具マガジン。自動給油と水噴霧冷却を標準搭載。
ETH40-2500NCは、プロファイルおよび構造部品の高精度加工向けに設計されたプロファイル複合加工センターです。Z軸は500 mmまたは700 mmの選択が可能で、フライス加工・穴あけ・タッピングに対応します。
仕様表
型式: ETH40-2500NC
X軸ストローク: 2500 mm
Y軸ストローク: 500 mm
Z軸ストローク: 500 mm / 700 mm
主軸回転数: 12,000 rpm
主軸コーン穴: BT40、外径 ⌀120 mm
工具マガジン形式: ディスク式
マガジン容量: 24 本
工具交換時間: 2 s
X軸早送り: 60 m/min
Y軸早送り: 28 m/min
Z軸早送り: 28 m/min
切削送り速度 (X/Y/Z): 15,000 mm/min
制御装置: FANUC / MITSUBISHI
主軸モータ: 7.5 kW
X/Y/Z軸モータ: 3.0 / 3.0 / 3.0 kW
潤滑: 自動給油
冷却: 水噴霧冷却
X軸位置決め精度: 0.05 mm
Y/Z軸位置決め精度: 0.02 mm
繰返し位置決め精度: 0.01 mm
圧縮空気供給: 0.6–0.9 MPa
全高: 2750 mm
設置面積: 4800 mm x 2500 mm
質量（約）: 6000 kg
主な仕様
- 型式: ETH40-2500NC
- X軸ストローク: 2500 mm
- Y軸ストローク: 500 mm
- Z軸ストローク: 500 mm または 700 mm
- 主軸回転数: 12,000 rpm
- 主軸コーン: BT40、外径 120 mm
- 工具マガジン形式: ディスク式
- マガジン容量: 24 本
- 工具交換時間: 2 s
- X軸早送り: 60 m/min
- Y軸早送り: 28 m/min
- Z軸早送り: 28 m/min
- 切削送り速度 (X/Y/Z): 15,000 mm/min
- 制御装置: FANUC または MITSUBISHI
- 主軸出力: 7.5 kW
- X/Y/Z軸モータ: 3.0 / 3.0 / 3.0 kW
- 潤滑: 自動
- 冷却: 水噴霧
- X軸位置決め精度: 0.05 mm
- Y/Z軸位置決め精度: 0.02 mm
- 繰返し精度: 0.01 mm
- 圧縮空気: 0.6–0.9 MPa
- 全高: 2750 mm
- 設置面積: 4800 mm x 2500 mm
- 質量（約）: 6000 kg
用途
工業生産でのプロファイル加工に適合：アルミ・金属押出材、窓枠・扉枠、手すり、構造用プロファイルなどのプロファイル部品。
オプションと制御
制御オプション: FANUC または MITSUBISHI。Z軸ストロークは500 mmまたは700 mmで設定可能。24ポジションのディスク式工具マガジン。自動給油と水噴霧冷却を標準搭載。
