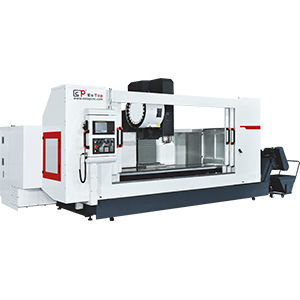

3軸マシニングセンタ ETV20/V25
縦型BT 4024ツールステーション

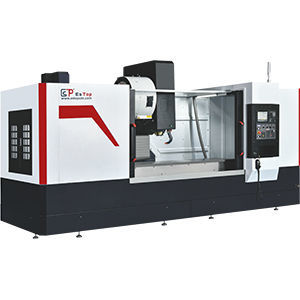

3軸マシニングセンタ - ETV20/V25 - ESTOPCNC - 縦型 / BT 40 / 24ツールステーション

お気に入りに追加する

商品比較に追加する

特徴

軸の数: 3軸
主軸の方向: 縦型
スピンドル: BT 40
ツールステーション数: 24ツールステーション
応用: プロファイル用
その他の特徴: ディスク
X軸移動距離: 2,000 mm, 2,500 mm
(78.74 in, 98.43 in)
Y軸移動距離: 600 mm, 700 mm
(23.62 in, 27.56 in)
Z軸移動距離: 600 mm
(23.62 in)
回転速度: 12,000 rpm
(75,398 rad.min-1)
出力: 7.5 kW, 11 kW
(10.2 hp, 14.96 hp)
位置決め精度: 0.02 mm, 0.03 mm
(0.00079 in, 0.00118 in)
繰返し精度: 0.01 mm
(0.00039 in)
ツール交換時間: 2 s
総重量: 7,000 kg, 10,000 kg
(15,432.36 lb, 22,046.23 lb)
全長: 6,000 mm
(236.2 in)
全幅: 2,300 mm
(90.6 in)
全高: 3,000 mm
(118.1 in)

詳細

概要
プロフィール複合加工機

主な仕様（表）
X軸ストローク: 2000mm/2500mm
Y軸移動量: 600mm/650mm/700mm
Z軸ストローク: 600mm
主軸回転数: 12000rpm
主軸テーパー穴: BT40 φ140mm（外径）
工具マガジン形式: 円盤式
マガジン容量: 24本
工具交換時間: 2秒
X軸移動速度: 48 m/min
Y軸移動速度: 48 m/min
Z軸移動速度: 48 m/min
切削送り速度 X/Y/Z: 15000 mm/min
制御装置: FANUC / MITSUBISHI
主軸モーター: 7.5 kW / 11 kW
X/Y/Z軸モーター: 3.0 kW / 3.0 kW / 3.0 kW
潤滑システム: 自動給油
冷却システム: 水噴射冷却
X軸位置決め精度: 0.03mm
Y/Z軸位置決め精度: 0.02mm
繰り返し位置決め精度: 0.01mm
空気圧要求: 0.6 Mpa - 0.9 Mpa
高さ: 3000mm
占有面積: 6000*2300mm
重量: 約7000 KG / 約10000 KG

注記
円盤式工具マガジン；24工具収納；工具交換時間2秒；FANUCまたはMITSUBISHI制御の選択可；上記に示した主軸オプションおよびモーター出力を利用可能。
