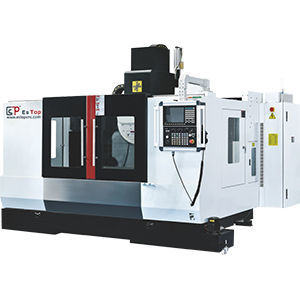

3軸マシニングセンタ ETJ30-2012NC縦型アルミニウム用軽合金用
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- 加工材料
- アルミニウム用, 軽合金用
- スピンドル
- BT 30
- ツールステーション数
- 16ツール
- 関連機能
- 製粉, ドリル, コンタリング
- その他の特徴
- 高速, 前進高速式, 工具自動取り換え機能付
- X軸移動距離
2,000 mm
(78.74 in)- Y軸移動距離
1,200 mm
(47.24 in)- Z軸移動距離
500 mm
(19.69 in)- 回転速度
20,000 rpm
(125,664 rad.min-1)- 出力
5.5 kW
(7.48 hp)- 位置決め精度
0.02 mm
(0.00079 in)- 繰返し精度
0.01 mm
(0.00039 in)- ツール交換時間
2 s
- 総重量
9,500 kg
(20,943.91 lb)- 全長
3,500 mm
(137.8 in)- 全幅
2,800 mm
(110.2 in)- 全高
2,800 mm
(110.2 in)
詳細
製品概要
ETJ30-2012NC プロファイル複合加工センターは、押出し材（プロファイル）の機械加工向けに設計されています。長いX/Y移動量、高速主軸、インデックス式工具マガジンを組み合わせ、穴あけ、フライス、輪郭加工を工業生産で実行します。
主要仕様
駆動・モーター・システム
精度と性能
設置・ユーティリティ
主な用途
オプション・カスタム
ETJ30-2012NC プロファイル複合加工センターは、押出し材（プロファイル）の機械加工向けに設計されています。長いX/Y移動量、高速主軸、インデックス式工具マガジンを組み合わせ、穴あけ、フライス、輪郭加工を工業生産で実行します。
主要仕様
- 型式: ej30-2012 (ETJ30-2012NC)
- X軸ストローク: 2000 mm
- Y軸ストローク: 1200 mm
- Z軸ストローク: 500 mm
- 主軸回転数: 20,000 rpm
- 主軸テーパー穴: BT30 φ100 mm（外径）
- 工具マガジン形式: Flying saucer
- マガジン容量: 16本
- 工具交換時間: 2 秒
- X/Y/Z 軸早送り: 30 m/min
- 切削送り速度 X/Y/Z: 20,000 mm/min
- 制御装置: SYNTEC
駆動・モーター・システム
- 主軸モーター: 5.5 kW
- X/Y/Z 軸モーター: 1.8 / 3.0 / 1.8 kW
- 潤滑方式: 自動給油
- 冷却方式: 水噴霧冷却
精度と性能
- X軸位置決め精度: 0.02 mm
- Y/Z軸位置決め精度: 0.02 mm
- 繰返し位置決め精度: 0.01 mm
- 高速輪郭加工および繰返しプロファイル加工に適合
設置・ユーティリティ
- 気圧要件: 0.6 MPa – 0.9 MPa
- 全高: 2800 mm
- 占有面積: 3500 × 2800 mm
- 重量: 約 9500 kg
主な用途
- アルミニウムおよび軽合金のプロファイル加工
- 窓枠・ドア枠、カーテンウォール、構造用プロファイル
- 量産およびロット生産のプロファイル加工
オプション・カスタム
- 専用治具・工具は要問い合わせ
- 自動化インターフェース、搬送システム、拡張制御パッケージなどをオプションで用意
