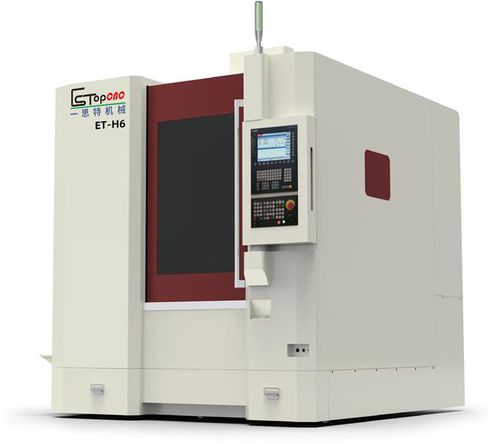

3軸マシニングセンタ ET-H6縦型HSK-E4020ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- HSK-E40
- ツールステーション数
- 20ツール
- 関連機能
- 製粉
- その他の特徴
- 高速, 高剛性
- X軸移動距離
600 mm
(23.62 in)- Y軸移動距離
500 mm
(19.69 in)- Z軸移動距離
350 mm
(13.78 in)- 回転速度
30,000 rpm
(188,496 rad.min-1)- 出力
11 kW
(14.96 hp)- X軸の移動速度
12 m/min
- Y軸の移動速度
12 m/min
- Z軸の移動速度
12 m/min
- 最大テーブル積載量
400 kg
(882 lb)- 位置決め精度
0.0025 mm
(0.0001 in)- 繰返し精度
0.0015 mm
(0.00006 in)- 総重量
6,500 kg
(14,330.05 lb)- 全長
2,200 mm
(86.6 in)- 全幅
2,390 mm
(94.1 in)- 全高
2,500 mm
(98.4 in)
詳細
製品
ET-H6 は高剛性・高速型のCNCマシニングセンタで、精密な金属部品のフライス加工および仕上げに適しています。HSK E40 主軸、20工具ATC を備え、工業生産に適したコンパクトな設計です。
主な技術仕様
主要構成部品と標準付属品
標準付属品
主な用途
ET-H6 は高剛性・高速型のCNCマシニングセンタで、精密な金属部品のフライス加工および仕上げに適しています。HSK E40 主軸、20工具ATC を備え、工業生産に適したコンパクトな設計です。
主な技術仕様
- 型式: ET-H6
- 移動量 (X / Y / Z): 600 / 500 / 350 mm
- 主軸端面〜加工面距離: 120–470 mm
- 門幅: 780 mm — 最大高さ: 395 mm
- リニアレール (X/Y/Z): INA 45 / 45 / 3590 mm
- ボールねじ (X/Y/Z): NSK 4010
- テーブル寸法: 660 × 500 mm — T溝: 6-18/100
- テーブル最大積載: 400 kg
- 主軸形式: HSK E40 (Inner Tibet 電動主軸)
- 主軸最高回転数: 30,000 rpm (オプション 42,000 rpm)
- 主軸モーター: 11 kW
- 自動工具交換装置 (ATC): 20 工具
- 早送り速度 (X/Y/Z): 30 m/min — 切削送り: 12 m/min
- 位置決め精度: ±0.0025 mm — 繰返し精度: ±0.0015 mm
- 機械質量 (約): 6,500 kg
- 電源: 380V / 50Hz, 20 KVA
- エア圧: 6–8 bar
- 外形寸法 (L × W × H): 2200 × 2390 × 2500 mm
- 工具計測システム: Renishaw — リニアスケール: HEIDENHAIN
主要構成部品と標準付属品
- 数値制御装置: Siemens 828D
- 三軸ボールねじ: Japan NSK
- 三軸リニアレール: Germany INA
- 主軸構成部品: DM
- ボールねじベアリング: Japan NSK
- クラッチ: Germany R + W (ベローズ型)
- 主接触器: Schneider of France
- 主要空気系部品: Japan SMC
- 電源: Taiwan Ming wei
- 主配線: Taiwan Xinguang (防油)
- 機械ベッド: DM
- 防護カバー（伸縮式）: Taiwan-funded
- 工具計測装置: Renishaw
- リニアスケール (LS187C-1540-840-740): HEIDENHAIN
標準付属品
- スピンドルブローシステム — 1 セット
- 工具冷却システム — 1 セット
- フルカバープロテクティブカバー — 1 セット
- 自動給油システム — 1 セット
- 作業灯 — 1 セット
- 調整用クッションブロックとボルト — 1 セット
- 鋳造箱 — 1 セット
- 水槽 — 1 セット
- 工具箱 — 1 セット
- 工具ホルダー + 引抜ピン — 1 セット
- ロック可能な工具シート — 1 セット
主な用途
- 精密金型・金型加工
- 自動車部品および伝動部品
- 高回転・高精度を要する航空宇宙部品
- 産業部品の仕上げおよび小ロット生産
