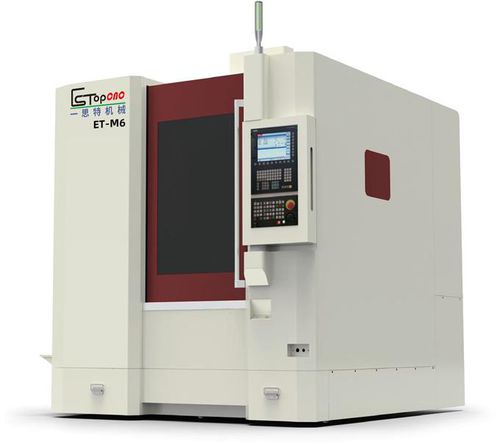

3軸マシニングセンタ ET-M6

縦型固定式テーブルHSK-E40

製品
ET-M6 高剛性荒削り対応の高精度 CNC 高速マシニングセンタ。小〜中型ワークの精密加工と動的仕上げに適しています。

主な技術仕様
型式: M6
早送り量: X軸: 600 mm
早送り量: Y軸: 500 mm
早送り量: Z軸: 350 mm
スピンドル端面から加工面までの距離: 120-470 mm
門幅: 780 mm
最大高さ: 395 mm
直線レール仕様: X/Y/Z: 45/45/35 (INA)
ボールねじ仕様: X/Y/Z: 4010 (NSK)
作業テーブル寸法: 660 x 500 mm
T溝: 6-18/100
テーブル最大積載量: 400 kg
スピンドル / ATC（標準構成）: スピンドル: HSK E40（Inner Tibet 電動スピンドル）
スピンドル回転数: 30000 rpm（オプション 42000 rpm）
スピンドルモーター: 11 kW
ATC: 20本（オプション）
早送り速度 - X / Y / Z軸: 30 m/min
送り速度 - X / Y / Z軸: 12 m/min
位置決め精度: ±0.0025 mm/mm
繰り返し位置決め精度: ±0.0015 mm/mm
機械重量（約）: 6500 Kg
電源容量（380V / 50 HZ）: 20 KVA
空気圧: 6-8 bar
外形寸法（L x W x H）: 2200 x 2390 x 2500 mm

主要機構部品・標準付属

• 数値制御装置: Siemens 828D
• 三軸ボールねじ: Japan NSK
• 三軸リニアレール: Germany INA
• スピンドル部品: DM
• ボールねじ軸受: Japan NSK
• クラッチ: Germany R + W（ベローズ型）
• 主接触器: Schneider (France)
• 主要空気機器: Japan SMC
• 電源: Taiwan Ming wei
• 主電線: Taiwan Xinguang（防油）
• 主立: DM
• 伸縮式保護カバー: 台湾出資

標準付属品（含まれる項目）

• スピンドルブローシステム: 1セット
• 工具冷却システム: 1セット
• フルカバー保護カバー: 1セット
• 自動潤滑システム: 1セット
• ワークライト: 1セット
• 調整用クッションブロックとボルト: 1セット
• 鋳造ボックス: 1セット
• 水タンク: 1セット
• 工具箱: 1セット
• ツールホルダ + 引抜ピン: 1セット
• ロックツールシート: 1セット

注意
H6と比較して、M6は項目13および14がない経済型です。20工具のATCはオプション構成であり、本モデルに装着されない場合があります。

特長 / 仕様

• 型式: ET-M6
• 早送り量 (X/Y/Z): 600 / 500 / 350 mm
• スピンドル接続: HSK E40
• スピンドル回転数: 30000 rpm（オプション 42000 rpm）
• スピンドルモータ出力: 11 kW
• テーブル寸法: 660 x 500 mm
• テーブル最大荷重: 400 kg
• 位置決め精度: ±0.0025 mm/mm
• 繰り返し精度: ±0.0015 mm/mm
• 機械質量: 約6500 Kg
• 電源要件: 380V / 50Hz, 20 KVA
• 作動空気圧: 6-8 bar
• 外形寸法 (L x W x H): 2200 x 2390 x 2500 mm
