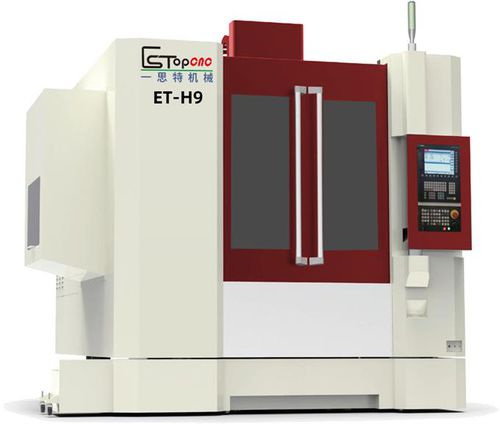

3軸フライス盤 ET-H9縦型HSK A-6324ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- HSK A-63
- ツールステーション数
- 24ツールステーション
- 関連機能
- ドリル
- その他の特徴
- 高速, 高精度, 高生産性
- X軸移動距離
900 mm
(35.43 in)- Y軸移動距離
600 mm
(23.62 in)- Z軸移動距離
425 mm
(16.73 in)- 回転速度
20,000 rpm
(125,664 rad.min-1)- 出力
20 kW
(27.19 hp)- 加工部品の最大高さ
450 mm
(18 in)- X軸の移動速度
12 m/min
- Y軸の移動速度
12 m/min
- Z軸の移動速度
12 m/min
- 最大テーブル積載量
700 kg
(1,543 lb)- 位置決め精度
0.0025 mm
(0.0001 in)- 繰返し精度
0.0015 mm
(0.00006 in)- 総重量
8,500 kg
(18,739.29 lb)- 全長
2.6 m
(8'06" )- 全幅
2.6 m
(8'06" )- 全高
2.8 m
(9'02" )
詳細
製品概要
EsTop H9 は中型ワークのフライス加工、穴あけ、仕上げ向けの3軸ハイスピードCNC加工センタです。移動量は900×600×425 mm、HSK A63 主軸（20,000 回転/分）、主軸モーター20 kW、24工具の自動工具交換装置（ATC）を備えています。工業向けコンポーネントを採用し、繰り返し精度と高い生産性を実現します。
主な技術仕様
主要部品および標準添付品
標準付属品 / 同梱品
主要仕様
EsTop H9 は中型ワークのフライス加工、穴あけ、仕上げ向けの3軸ハイスピードCNC加工センタです。移動量は900×600×425 mm、HSK A63 主軸（20,000 回転/分）、主軸モーター20 kW、24工具の自動工具交換装置（ATC）を備えています。工業向けコンポーネントを採用し、繰り返し精度と高い生産性を実現します。
主な技術仕様
- 型式：H9
- 移動量 (X/Y/Z)：900 / 600 / 425 mm
- 主軸端面〜加工面距離：195–620 mm
- 門幅：1000 mm
- 最大ワーク高さ：450 mm
- テーブル寸法：940 × 600 mm
- T溝：6-18/100
- テーブル最大積載量：700 kg
- リニアガイド (X/Y/Z)：45 / 45 / 45 mm
- ボールねじ (X/Y/Z)：4010 mm
- 主軸インターフェース：HSK A63 (Inner Tibet electric spindle)
- 主軸回転数：20,000 回転/分
- 主軸出力：20 kW
- ATC：24 工具
- 早送り (X/Y/Z)：30 m/min
- 切削送り (X/Y/Z)：12 m/min
- 位置決め精度：±0.0025 mm/mm
- 繰返し精度：±0.0015 mm
- 機械質量（約）：8,500 kg
- 電源：30 KVA (380V / 50 Hz)
- 必要空気圧：6–8 bar
- 外形寸法 (L×W×H)：2600 × 2550 × 2800 mm
主要部品および標準添付品
- 数値制御装置：Siemens 828D
- 3軸ボールねじ：Japan NSK
- 3軸リニアレール：Germany INA
- 主軸部品：DM
- ボールねじ軸受：Japan NSK
- クラッチ：Germany R+W（べローズ型）
- 主接触器：Schneider (France)
- 主要空気圧部品：Japan SMC
- 電源供給：Taiwan Ming wei
- 主配線：Taiwan Xinguang（oil prevention hotline）
- ベッド：DM
- 展開式保護カバー：台湾資本
- 工具測定システム：Renishaw
- リニアスケール (LS187C-1540-840-740)：HEIDENHAIN
標準付属品 / 同梱品
- スピンドルブローイングシステム：1セット
- 工具冷却システム：1セット
- 全覆い保護カバー：1セット
- 自動潤滑システム：1セット
- 作業灯：1セット
- 調整用クッションブロックおよびボルト：1セット
- 鋳造ボックス：1セット
- 水槽：1セット
- 工具箱：1セット
- ツールホルダー＋引抜ネジ：1セット
- 工具シートロック：1セット
主要仕様
- 制御装置：Siemens 828D
- 主軸：HSK A63、20,000 回転/分、20 kW
- 工具マガジン：24 工具
- 移動量 (X/Y/Z)：900 / 600 / 425 mm
- テーブルサイズ：940 × 600 mm、最大積載量 700 kg
- 精度：位置決め ±0.0025 mm/mm、繰返し ±0.0015 mm
- 電力：30 KVA (380V / 50 Hz)
- 必要空気量：6–8 bar
- 総外形寸法：2600 × 2550 × 2800 mm
