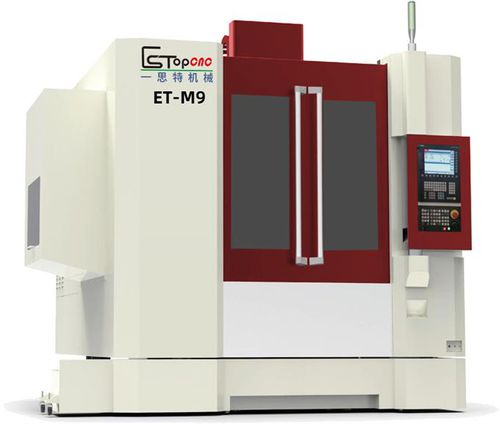

3軸マシニングセンタ ET-M9縦型BT 4024ツールステーション
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 3軸
- 主軸の方向
- 縦型
- スピンドル
- BT 40
- ツールステーション数
- 24ツールステーション
- 関連機能
- 製粉
- その他の特徴
- 高速, 高精度, 工具交換装置付
- X軸移動距離
900 mm
(35.43 in)- Y軸移動距離
600 mm
(23.62 in)- Z軸移動距離
425 mm
(16.73 in)- 回転速度
15,000 rpm
(94,248 rad.min-1)- 出力
9 kW
(12.24 hp)- 加工部品の最大高さ
450 mm
(18 in)- X軸の移動速度
12 m/min
- Y軸の移動速度
12 m/min
- Z軸の移動速度
12 m/min
- 最大テーブル積載量
700 kg
(1,543 lb)- 位置決め精度
0.0025 mm
(0.0001 in)- 繰返し精度
0.0015 mm
(0.00006 in)- 総重量
8,500 kg
(18,739.29 lb)- 全長
2,600 mm
(102.4 in)- 全幅
2,550 mm
(100.4 in)- 全高
2,800 mm
(110.2 in)
詳細
製品名
EsTop マシニングセンタ M9 エコノミータイプ
主な技術仕様
型式：M9
ストローク - X軸 (mm)：900
ストローク - Y軸 (mm)：600
ストローク - Z軸 (mm)：425
主軸端面から作業面までの距離 (mm)：195-620
門幅 (mm)：1000
最大高さ (mm)：450
リニアレール仕様 (X/Y/Z, mm)：45/45/45
ボールねじ仕様 (X/Y/Z, mm)：4010
作業台寸法 (mm)：940*600
T溝：6-18/100
テーブル最大積載量 (kg)：700
主軸（標準構成）：BT-40
主軸回転数 (rpm)：15000
主軸モータ (kW)：9
ATC：24T（オプション；M9は標準で未装着）
X/Y/Z軸早送り速度 (m/min)：30
X/Y/Z軸送り速度 (m/min)：12
位置決め精度 (mm/mm)：±0.0025
繰返し位置決め精度 (mm/mm)：±0.0015
機械質量（約、Kg）：8500
電源容量（380V / 50 HZ, KVA）：30
エア圧 (bar)：6-8
外形寸法 (L*W*H, mm)：2600*2550*2800
工作機械の主要構成部品 & 標準添付品
注意
H9と比較して、M9は項目13および項目14を省いたエコノミー仕様です。24刀具のATCはオプションで、M9には標準装備されていません。
付属品 / 標準添付品（数量）
仕様 / 技術仕様
EsTop マシニングセンタ M9 エコノミータイプ
主な技術仕様
型式：M9
ストローク - X軸 (mm)：900
ストローク - Y軸 (mm)：600
ストローク - Z軸 (mm)：425
主軸端面から作業面までの距離 (mm)：195-620
門幅 (mm)：1000
最大高さ (mm)：450
リニアレール仕様 (X/Y/Z, mm)：45/45/45
ボールねじ仕様 (X/Y/Z, mm)：4010
作業台寸法 (mm)：940*600
T溝：6-18/100
テーブル最大積載量 (kg)：700
主軸（標準構成）：BT-40
主軸回転数 (rpm)：15000
主軸モータ (kW)：9
ATC：24T（オプション；M9は標準で未装着）
X/Y/Z軸早送り速度 (m/min)：30
X/Y/Z軸送り速度 (m/min)：12
位置決め精度 (mm/mm)：±0.0025
繰返し位置決め精度 (mm/mm)：±0.0015
機械質量（約、Kg）：8500
電源容量（380V / 50 HZ, KVA）：30
エア圧 (bar)：6-8
外形寸法 (L*W*H, mm)：2600*2550*2800
工作機械の主要構成部品 & 標準添付品
- 数値制御装置：Simens 828D
- 三軸ボールねじ：Japan NSK
- 三軸リニアレール：Germany INA
- 主軸部品：DM
- ボールねじ軸受：Japan NSK
- クラッチ：Germany R + W（ベローズタイプ）
- 主接触器：Schneider of France
- 主空気部品：Japan SMC
- 電源：Taiwan Ming wei
- 主配線：Taiwan Xinguang - oil prevention hotline
- 旋盤ベッド：DM
- 展開式保護カバー：Taiwan-funded
注意
H9と比較して、M9は項目13および項目14を省いたエコノミー仕様です。24刀具のATCはオプションで、M9には標準装備されていません。
付属品 / 標準添付品（数量）
- 主軸ブローシステム：1 set
- 工具冷却システム：1 set
- フルカバー保護カバー：1 set
- 自動潤滑システム：1 set
- 作業灯：1 set
- クッションブロックとボルトの調整：1 set
- 鋳物箱：1 set
- 水槽：1 set
- 工具箱：1 set
- ツールホルダー＋引抜ピン：1 set
- 工具ロックシート：1 set
仕様 / 技術仕様
- モデル：M9
- ストローク (X/Y/Z)：900 / 600 / 425 mm
- 主軸タイプ：BT-40
- 主軸回転数：15,000 rpm
- 主軸モータ：9 kW
- 作業台：940 x 600 mm
- テーブル最大荷重：700 kg
- 位置決め精度：±0.0025 mm
- 繰返し精度：±0.0015 mm
- 機械質量（約）：8,500 Kg
- 電源要件：380V / 50Hz, ~30 KVA
- エア圧：6-8 bar
- 外形寸法 (L*W*H)：2600 x 2550 x 2800 mm
- リニアレール (X/Y/Z)：45 / 45 / 45 mm
- ボールねじ (X/Y/Z)：4010
- ATC：24工具（オプション）
