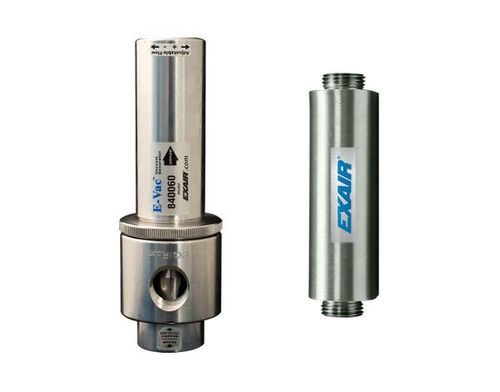

調整可能ベンチュリエジェクター Model 841008M E-Vac

ベンチュリ一段吸引装置用

概要
Adjustable E‑Vac®（EXAIR）は圧縮空気で駆動する調整式真空発生器シリーズです。真空度と流量をユーザーが調整可能で、可搬性が高く可動部がないため保守不要の設計です。吸着・位置決め、クランプ、搬送、包装など幅広い産業用途に適しています。直通マフラー（直通マフラー付）は微粒子環境に適し、最大で約26 dBAの優れた騒音低減を実現します。

用途

• 部品・組立品のピック＆プレース
• 袋・パッケージの開封
• ラベル貼付け
• 真空成形および金型の排気
• 真空充填およびリークテスト
• 容器の排気および真空包装
• クランプ、チャッキング、ロボット用エンドツール
• 印刷機の用紙整列・給紙
• 木材のベニヤ・ラミネート用真空プレス

利点

• 排気を回転させロックリングで固定することで真空度を簡単に調整可能
• 必要な真空に応じた空気消費の最適化
• 可動部がなくメンテナンス不要
• 直通マフラーは粉じん等を通過させ詰まりを防ぐ設計
• 静音動作（直通マフラーで最大約26 dBA）
• 瞬時の応答と安定した単段真空
• 軽量な6061アルミ製構造
• 使用箇所への取り付けが容易で携帯可能

モデル／構成（概要）
Adjustable E‑Vac 単体：840008 — 8.2 SCFM (232 SLPM); 840015 — 15.4 SCFM (436 SLPM); 840030 — 26.4 SCFM (748 SLPM); 840060 — 62.7 SCFM (1,775 SLPM)。
直通マフラー付：840008M、840015M、840030M、840060M。
キット：ベーシックキット（841xxx）、マフラー付キット（841xxM）、フィルタ＆レギュレータ付デラックスキット（842xxx / 842xxxM）。

主要性能メモ
- 出荷時設定：15 in Hg（約51 kPa）；最大約25 in Hg（約85 kPa）を非多孔面で達成可能（高真空では空気消費が増加）。
- ロックリングを緩め排気を回転させて真空／流量を調整、設定後は締めて固定。
- モデルにより空気消費／流量特性が異なる（上記モデル参照）。

アクセサリおよびシステム構成部品
EXAIRは、スタンダードマフラーおよび直通マフラー、継手、プッシュインコネクタ、ポリウレタンチューブ（1/4"、3/8"、最大50'長）、逆止弁、真空計（0–30 in Hg）、取り付けクリップ、オプションのフィルタ／レギュレータ等を供給します。推奨事項：

• スタンダードマフラー：閉端型、粉塵のない用途向け
• 直通マフラー：異物蓄積を防ぎ最高の騒音低減を提供
• 真空チューブ：システム構成に応じた複数サイズと長さ
• 逆止弁や回転継手／バルクヘッド継手で真空保持と組立を簡素化
• 圧縮空気供給には自動ドレン分離器や脱油フィルタを推奨

ギャラリー／キット注記
デラックスキットにはポンプ、吸着カップ、継手、チューブ、取り付けクリップ、フィルタおよびレギュレータ（カプラ付）が含まれます。本ファミリはアルミ製で4サイズを提供しています。

仕様／技術仕様

• シリーズ名：Adjustable E‑Vac®
• 材質：6061 アルミニウム
• 動作：圧縮空気駆動（電源不要）
• 可変真空：出荷時 15 in Hg（51 kPa）；最大 約25 in Hg（85 kPa、非多孔面）
• 空気消費／流量オプション：8.2 SCFM (232 SLPM) — 840008; 15.4 SCFM (436 SLPM) — 840015; 26.4 SCFM (748 SLPM) — 840030; 62.7 SCFM (1,775 SLPM) — 840060
• 最大流量（他構成）最大 81 SCFM (2,294 SLPM)
• 騒音低減：直通マフラーで最大約26 dBA
• 可動部なし／メンテナンス不要；真空ポートは NPT
• 利用可能なアクセサリ：マフラー、逆止弁、真空計、継手、チューブ、フィルタ分離器、レギュレータ、ソレノイド弁
