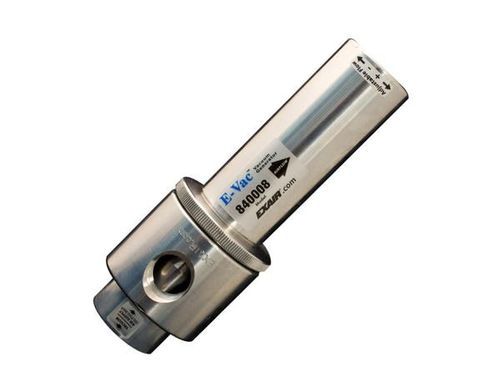

一段ベンチュリエジェクター 840030

低騒音携帯型調整可能

概要
EXAIRのAdjustable E-Vac®は、低コストで空気圧駆動の真空発生器シリーズで、用途に応じて真空度と流量を簡単に調整できます。可動部がなくメンテナンスフリーのコンパクト設計で、ピック＆プレース、袋・箱の開封、クランプ、持ち上げ、チャッキング、表面実装などに適しています。ベントリ／排気を回転させて設定を行い、ロックリングで固定します。各種吸着カップやアクセサリを組み合わせて、完全な真空システムを構築できます。

用途

• 部品・機器のピック＆プレース
• 袋・包装の開封
• ラベル貼付
• 真空成形・金型の排気
• 真空充填・リークテスト
• 容器の排気・真空包装
• クランプ・チャッキング・表面実装
• 印刷機の紙の位置決め・搬送
• 段ボール成形・ロボット治具
• 試験用液体の吸引

利点

• 使用現場での簡単な真空レベル設定
• 圧縮空気の使用量を最小限に抑制
• コンパクトで携帯性があり取り付けが容易
• 目詰まりしにくい設計で粉塵や汚れを通過させる
• 単段設計により真空の変動を抑制
• 静音動作（オプションのサイレンサーあり）
• 瞬時の真空と高速応答
• 可動部なし — メンテナンス不要
• 6061アルミニウム製の堅牢な構造
• 電源不要で安全に運用可能
• 異なる流量要件に対応する複数モデル

モデル / キット（概要表）
ヘッダー: SCFM (SLPM) — Adjustable E-Vac Only — Adjustable E-Vac With Straight Through Muffler — Kit Without Straight Through Muffler — Kit With Straight Through Muffler — Deluxe Kit Without Straight Through Muffler — Deluxe Kit With Straight Through Muffler
8.2 SCFM (232 SLPM) — 840008 — 840008M — 841008 — 841008M — 842008 — 842008M
15.4 SCFM (436 SLPM) — 840015 — 840015M — 841015 — 841015M — 842015 — 842015M
26.4 SCFM (747 SLPM) — 840030 — 840030M — 841030 — 841030M — 842030 — 842030M
62.7 SCFM (1,775 SLPM) — 840060 — 840060M — 841060 — 841060M — 842060 — 842060M

性能（主なポイント）

• 出荷時設定：15" Hg (51 kPa)。非多孔質面での最大値：約25" Hg (85 kPa)。
• 流量と真空は被搬送物の透過性により変化します。排気／ベントリの調整により真空と空気消費量の両方が変わります。
• 15" Hg、供給空気80 PSIG時の性能例：840008 = 8.2 SCFM (232 SLPM)、840015 = 15.4 SCFM (436 SLPM)、840030 = 26.4 SCFM (747 SLPM)、840060 = 62.7 SCFM (1,775 SLPM)。
• 排気時間は容器容積に依存します。詳細は仕様書の性能表を参照してください。

付属品（概要）
システム構築に必要な部品：サイレンサー、チューブ、逆止弁、プッシュインコネクタ、継手、吸着カップ、取付クリップ、フィルタ＆レギュレータ（Deluxe Kitに含む）。主要品目：

• 標準サイレンサー：900800 (1/4 MNPT)、900801 (3/8 MNPT)、900802 (1/2 MNPT)
• ストレートスルーサイレンサー：890001 (1/4 MNPS)、890002 (3/8 MNPS)、890003 (1/2 MNPS)、890004 (3/4 MNPS)、890005 (1 MNPS)
• 逆止弁：900804 (1/4 FNPT)、900805 (3/8 FNPT)、900806 (1/2 FNPT)
• 真空計：900811 (0-30" Hg)
• プッシュインコネクタおよびスイベル継手（例：900773–900796シリーズ）
• 複数長の真空チューブ（900795-10 … 900795-50、900796シリーズ）
• 取付クリップ：900798

動作原理（概要）
圧縮空気は入口から入り、指向性のノズルで加速されてベントリに入ります。オリフィスとベントリの間にある接線方向の真空入口が吸引点から空気を引き込み、誘引された空気は主流と混合して排気されます。真空／流量の調整方法：ロックリングを緩め、排気を回転（反時計回りで増加、時計回りで減少）、再度ロックリングを締める。

仕様 / 技術データ

• モデルファミリ：Adjustable E-Vac®
• 製造元 / ブランド：EXAIR
• 構造：6061アルミニウム
• 動作：空気圧式真空発生器（電源不要）
• 調整機能：ベントリ／排気により真空と流量を調整可能；ロックリングで設定固定
• 真空範囲：出荷時15" Hg (51 kPa)、非多孔質面で最大約25" Hg (85 kPa)
• 利用可能な流量サイズ（公称）：8.2、15.4、26.4、62.7 SCFM（232、436、747、1775 SLPM）
• モデル/キットオプション：E-Vac単体、直通サイレンサー付きE-Vac、Kits、Deluxe Kits（フィルタ＆レギュレータ含む）
• 可動部なし — メンテナンス不要
• 推奨供給：清浄で乾燥した圧縮空気；自動ドレインフィルタや脱油フィルタを使用して最高性能を維持
• オプションアクセサリ：サイレンサー、逆止弁、真空計、プッシュインコネクタ、スイベル継手、チューブ、吸着カップ、取付クリップ
