ハイベンチュリエジェクター Model 810002ベンチュリ一段金属パネル用
お気に入りに追加する
商品比較に追加する
特徴
- 技術
- ベンチュリ
- 段数
- 一段
- 応用
- 金属パネル用, プラスチック用, ガラス用
- その他の特徴
- コンパクト, 空気圧式, 低騒音, インライン, 携帯型, ハイ, ワンタッチ継手内蔵型
- 到達真空度
最大: 910 mbar
(13.2 psi)最少: 0 mbar
(0 psi)- 流量
最大: 52.33 m³/h
(1,848.02 ft³/h)最少: 3.91 m³/h
(138.08 ft³/h)
詳細
概要
最高27 in Hg (91 kPa)、真空流量最大15.8 SCFM (447 SLPM)の高真空ユニットは、ガラス、鋼板、プラスチックなどの非多孔質材料に一般的に使用されます。これらの単段円筒型ユニットはコンパクトで、使用箇所への取り付けが容易です。圧縮空気ラインに直接ねじ込むか、取り付けクリップを使用して固定できます。
用途
利点
モデル（選定表）
E-Vac 高真空ジェネレーター（非多孔質） — SCFM / SLPMで選択:
モデル列（2.3 SCFM / 65 SLPM、3.3 SCFM / 93 SLPM、6.2 SCFM / 176 SLPM、8.4 SCFM / 238 SLPM、13.2 SCFM / 374 SLPM、23.1 SCFM / 654 SLPM、30.8 SCFM / 872 SLPM）
E-Vac 単体: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac キット（マフラー無し）: 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac デラックスキット（マフラー無し）: 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac 標準マフラー付: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac キット 標準マフラー付: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac デラックスキット 標準マフラー付: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac 直通マフラー付: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac キット 直通マフラー付: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac デラックスキット 直通マフラー付: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M
付属品（選定）
マフラー（標準）
型式: 900800 (Standard Muffler 1/4 MNPT), 900801 (Standard Muffler 3/8 MNPT), 900802 (Standard Muffler 1/2 MNPT)
直通マフラー
型式: 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
逆止弁
型式: 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
真空計
型式: 900811 (0-30 in Hg)
プッシュインコネクタ（選定）
900773 (1/4 Tube X 1/8 FNPT), 900774 (1/4 Tube X 1/8 Male Global Thread), 900775 (1/4 Tube X 1/4 Male Global Thread), 900776 (1/4 Tube X 3/8 Male Global Thread), 900777, 900778, 900779, 900780 (各種サイズ)
プッシュイン回転エルボ / 分岐T / パネルコネクタ
型式: 900781–900787 (回転エルボサイズ), 900788–900791 (分岐Tサイズ), 900792–900793 および 900809–900810 (パネル/ユニオンコネクタ)
真空チューブ（ポリウレタン）
900795-10 (1/4" チューブ - 10'), 900795-20 (20'), 900795-30 (30'), 900795-40 (40'), 900795-50 (50'); 900796-10 / -20 / -30 / -40 / -50 (3/8" バリアント)
取付クリップ
型式: 900798 (ストラップ付取付クリップ)
性能概要（抜粋）
高真空能力: 最大27 in Hg (91 kPa)。
真空流量はモデルによって異なります（例）: 2.3 SCFM、3.3 SCFM、6.2 SCFM、8.4 SCFM、13.2 SCFM、23.1 SCFM、30.8 SCFM。
空気消費量および騒音はモデルとマフラーオプションにより異なります。SCFM/SLPM、騒音（dBA）、真空レベルに対する流量の表を参照してください。
技術仕様
最高27 in Hg (91 kPa)、真空流量最大15.8 SCFM (447 SLPM)の高真空ユニットは、ガラス、鋼板、プラスチックなどの非多孔質材料に一般的に使用されます。これらの単段円筒型ユニットはコンパクトで、使用箇所への取り付けが容易です。圧縮空気ラインに直接ねじ込むか、取り付けクリップを使用して固定できます。
用途
- 部品・機器のピックアンドプレース
- 袋・パッケージの開封
- ラベルの貼付
- 真空成形
- 金型の排気
- 真空充填
- 漏れ試験
- 容器の排気
- クランピングおよびチャッキング
- 印刷機の用紙整列・給紙
- 真空包装
- 表面への部品装着
- 木材ベニヤ・ラミネート用の真空プレス
- カートン成型
- ロボットツーリング
- 試験用の液体吸引（真空）
利点
- コンパクトで携帯可能
- 単段設計により真空の変動を排除
- 静音設計
- 瞬時に真空可
- 使用箇所への取付が容易
- 軽量で頑丈
- 可動部なし — メンテナンス不要
- 流量と真空レベルの要件に合わせた複数モデル
- 応答性が高くサイクルタイムを短縮
- 耐久性のある6061アルミニウム製
- 安全運転 — 電源不要
モデル（選定表）
E-Vac 高真空ジェネレーター（非多孔質） — SCFM / SLPMで選択:
モデル列（2.3 SCFM / 65 SLPM、3.3 SCFM / 93 SLPM、6.2 SCFM / 176 SLPM、8.4 SCFM / 238 SLPM、13.2 SCFM / 374 SLPM、23.1 SCFM / 654 SLPM、30.8 SCFM / 872 SLPM）
E-Vac 単体: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac キット（マフラー無し）: 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac デラックスキット（マフラー無し）: 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac 標準マフラー付: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac キット 標準マフラー付: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac デラックスキット 標準マフラー付: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac 直通マフラー付: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac キット 直通マフラー付: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac デラックスキット 直通マフラー付: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M
付属品（選定）
マフラー（標準）
型式: 900800 (Standard Muffler 1/4 MNPT), 900801 (Standard Muffler 3/8 MNPT), 900802 (Standard Muffler 1/2 MNPT)
直通マフラー
型式: 890001 (1/4 MNPS), 890002 (3/8 MNPS), 890003 (1/2 MNPS), 890004 (3/4 MNPS), 890005 (1 MNPS)
逆止弁
型式: 900804 (1/4 FNPT), 900805 (3/8 FNPT), 900806 (1/2 FNPT)
真空計
型式: 900811 (0-30 in Hg)
プッシュインコネクタ（選定）
900773 (1/4 Tube X 1/8 FNPT), 900774 (1/4 Tube X 1/8 Male Global Thread), 900775 (1/4 Tube X 1/4 Male Global Thread), 900776 (1/4 Tube X 3/8 Male Global Thread), 900777, 900778, 900779, 900780 (各種サイズ)
プッシュイン回転エルボ / 分岐T / パネルコネクタ
型式: 900781–900787 (回転エルボサイズ), 900788–900791 (分岐Tサイズ), 900792–900793 および 900809–900810 (パネル/ユニオンコネクタ)
真空チューブ（ポリウレタン）
900795-10 (1/4" チューブ - 10'), 900795-20 (20'), 900795-30 (30'), 900795-40 (40'), 900795-50 (50'); 900796-10 / -20 / -30 / -40 / -50 (3/8" バリアント)
取付クリップ
型式: 900798 (ストラップ付取付クリップ)
性能概要（抜粋）
高真空能力: 最大27 in Hg (91 kPa)。
真空流量はモデルによって異なります（例）: 2.3 SCFM、3.3 SCFM、6.2 SCFM、8.4 SCFM、13.2 SCFM、23.1 SCFM、30.8 SCFM。
空気消費量および騒音はモデルとマフラーオプションにより異なります。SCFM/SLPM、騒音（dBA）、真空レベルに対する流量の表を参照してください。
技術仕様
- 最大真空度: 27 in Hg (91 kPa)
- 真空流量: プラットフォーム参考値で最大15.8 SCFM (447 SLPM)、個別モデルは約2.3〜30.8 SCFMの範囲
- 空気消費量: モデルに依存（性能データ参照）
- 設計: 単段、円筒形真空ジェネレーター（可動部なし）
- 材料: 6061アルミニウム構造
- 取付: 圧縮空気ラインに直接ねじ込むか取付クリップを使用
- マフラーオプション: 無し、標準マフラー、直通マフラー（選択により騒音および粒子処理に影響）

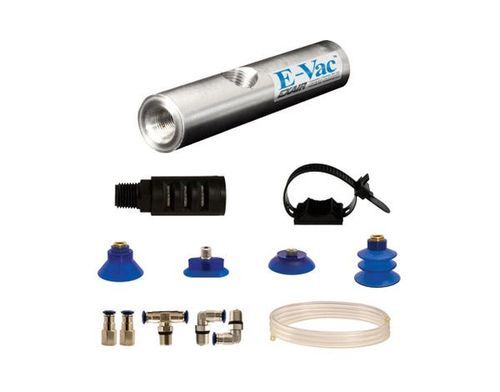

- キットオプション: E-Vacキットおよびデラックスキット（吸着カップ、継手、チューブ、取付クリップを含む；デラックスはフィルターセパレータとレギュレータを追加）
- 典型的用途: ピックアンドプレース、真空成形、リークテスト、包装、ロボットツーリングおよび非多孔質材料向けのその他の産業用真空作業
- メンテナンス: 真空ジェネレーターは可動部がないためメンテナンス不要
