ハイベンチュリエジェクター Model 812008 E-Vac

ベンチュリ一段プラスチック産業用

概要
Deluxeキットは、同梱のIn-Line E-Vac®、真空カップ、配管継手、チューブに加え、フィルターセパレータと圧力レギュレータを追加します。これらの単段円筒型真空発生器はコンパクトで、使用箇所への取付が容易です。キットには真空カップ、継手、チューブが含まれ、圧縮空気配管に直接ねじ込むか、付属の取り付けクリップで固定できます。高真空ユニットは最大27" Hg（91 kPa）まで到達し、真空流量はモデルによって異なります。ガラス、鋼板、プラスチックなどの非多孔質材料に適しています。粉じんのない環境では標準マフラ（閉端）を選択し、微粒子がある環境ではデブリ蓄積を防ぐストレートスルーマフラを推奨します。ストレートスルーマフラは最大で26 dBAの優れた騒音低減を提供します。

用途

• 部品・コンポーネントのピック＆プレース
• 袋・パッケージの開封
• ラベルの貼付・取り扱い
• 真空成形および金型の排気
• 真空充填およびリークテスト
• 容器の排気、クランプおよびチャッキング
• 印刷機の紙の位置合わせおよび給紙
• 真空包装および表面実装
• 突板・ラミネート用の真空プレス
• カートン成形およびロボット用ツーリング
• 試験用の真空液体処理

利点

• コンパクトで携帯可能な設計
• 単段式ベントリにより真空の変動を排除
• 静音動作（オプションのマフラあり）
• 瞬時に真空を発生
• 使用箇所での取り付けが容易（空気配管にねじ込むか、取り付けクリップを使用）
• 軽量で耐久性のある6061アルミ製構造
• 可動部がないためメンテナンス不要に近い
• 必要な流量と真空に合わせた複数モデル
• 応答が速くサイクル時間を短縮
• 空気駆動で安全に動作 — 電源不要

モデル / キット（抜粋）
ページヘッダーに表示された例：SKU P812002H（設定可能な製品）。

E-Vac 高真空発生器 — モデル例（非多孔質）
810002 — 2.3 SCFM (65 SLPM)
810003 — 3.3 SCFM (93 SLPM)
810006 — 6.2 SCFM (176 SLPM)
810008 — 8.4 SCFM (238 SLPM)
810013 — 13.2 SCFM (374 SLPM)
810023 — 23.1 SCFM (654 SLPM)
810031 — 30.8 SCFM (872 SLPM)
掲載モデルの最大真空度：27" Hg（91 kPa）。真空流量および空気消費量はモデルとマフラの選択により異なります。

キット — 製品表に表示された例
E-Vac Only: 810002, 810003, 810006, 810008, 810013, 810023, 810031
E-Vac Kit（マフラなし、内容：E-Vac、真空カップ、継手、チューブ、取り付けクリップ）: 811002, 811003, 811006, 811008, 811013, 811023, 811031
E-Vac Deluxe Kit（マフラなし、内容：E-Vac、真空カップ、継手、チューブ、取り付けクリップ、フィルター＆レギュレータ）: 812002, 812003, 812006, 812008, 812013, 812023, 812031
E-Vac 標準マフラ付き: 810002H, 810003H, 810006H, 810008H, 810013H, 810023H, 810031H
E-Vac Kit 標準マフラ付き: 811002H, 811003H, 811006H, 811008H, 811013H, 811023H, 811031H
E-Vac Deluxe Kit 標準マフラ付き: 812002H, 812003H, 812006H, 812008H, 812013H, 812023H, 812031H
E-Vac ストレートスルーマフラ付き: 810002M, 810003M, 810006M, 810008M, 810013M, 810023M, 810031M
E-Vac Kit ストレートスルーマフラ付き: 811002M, 811003M, 811006M, 811008M, 811013M, 811023M, 811031M
E-Vac Deluxe Kit ストレートスルーマフラ付き: 812002M, 812003M, 812006M, 812008M, 812013M, 812023M, 812031M

アクセサリ（抜粋）

• マフラ — 標準（閉端）およびストレートスルー（微粒子がある場合に推奨；最大26 dBAの騒音低減）
• 継手とチューブ — プッシュイン継手とポリウレタン真空チューブ（長さ：10', 20', 30', 40', 50'）；接続/解放時間を最適化するためにチューブ長は最小化
• 逆止弁 — 圧縮空気喪失時に真空を保持；高流量、低抵抗
• 真空計 — 0–30" Hg対応モデル
• プッシュインコネクタ、スイベル、分岐T、バルクヘッドおよびユニオンコネクタ — 各種サイズとねじタイプ
• 取り付けクリップ — ストラップ付クリップは多くのキットに含まれる
• 自動ドレンフィルターセパレータや油分離フィルターは圧縮空気処理に推奨；制御用の圧力調整器やソレノイド弁も使用可

性能（概要）
高真空ユニットは最大27" Hg（91 kPa）まで利用可能。真空流量および空気消費量は選択したモデルとマフラオプションによって変わる。代表的な流量（80 PSIGでのSCFM）：2.3、3.3、6.2、8.4、13.2、23.1、30.8 SCFM。モデル番号が大きいほど流量能力が高い；排気時間および詳細な性能表はモデル別に製品仕様テーブルで提供される。

仕様 / 技術データ

• 製品ファミリー：In-Line E-Vac®（高真空、Deluxe Kitを表示）
• 最大真空度：最大27" Hg（91 kPa）
• 真空流量：モデルにより異なる（例：最大30.8 SCFM / 872 SLPM）
• 構造：6061アルミニウム製
• 設計：単段ベントリ式真空発生器、可動部無し
• 動作：空気駆動 — 電源不要

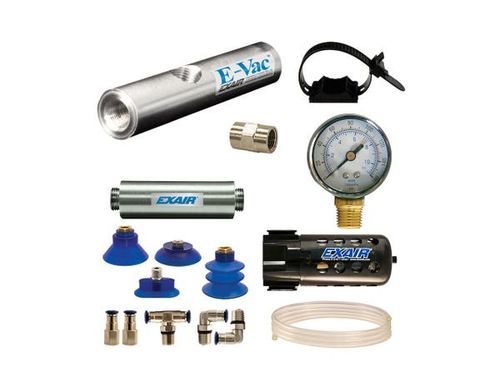

• キット内容（Deluxe）：E-Vac本体、真空カップアソート、継手（直/エルボ/ティー）、10'チューブ、取り付けクリップ、自動ドレンフィルターセパレータ、圧力レギュレータ（カプラ付）
• マフラオプション：標準マフラ（閉端）およびストレートスルーマフラ（微粒子用推奨、優れた騒音低減）
• 典型的な用途：ピック＆プレース、包装、ラベリング、成形、リークテスト、ロボットツーリング、真空プレス、真空包装
• ページ上の例示SKU：P812002H
• ページ上の製品ID：11085
• 表示価格（主要設定）：$879.00 (USD)
