調整可能ベンチュリエジェクター Model 842015 E-Vac

ベンチュリ吸引コンパクト

概要

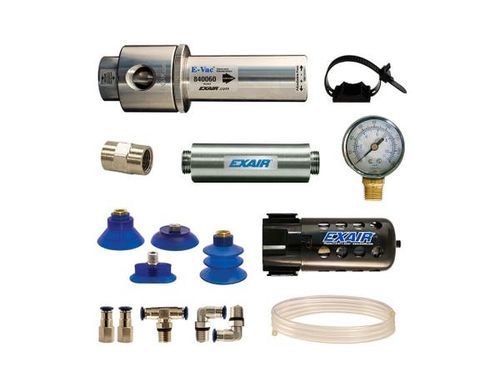

E-Vac® Deluxe キットには、消音器、(4) ペアの真空カップのアソート（該当 E-Vac の性能に合わせて厳密に選定）、真空継手：直線×2、エルボ×2、T字×1、10'（3 m）の真空チューブ、フィルターセパレーター、圧力調整器、取り付けクリップが含まれます。EXAIR の Adjustable E-Vac は、真空レベルと流量を用途に合わせて容易に調整できる、低コストの圧縮空気式真空発生器のシリーズです。これらの真空ポンプは、ピック＆プレース、箱の開封、クランプ、持ち上げ、チャッキング、表面取り付けなどの幅広い用途に適しています。可動部がなく、メンテナンスフリーです。Adjustable E-Vac Deluxe キットは、さまざまな真空カップを試用することを可能にします。

用途

• 部品や装置のピック＆プレース
• 袋／パッケージの開封
• ラベル貼付
• 真空成形
• 金型のエバキュエーション
• 真空充填
• 漏れ試験
• 容器の排気
• クランプおよびチャッキング
• 印刷機の用紙位置合わせおよび供給
• 真空パッケージング
• 表面取り付け
• ベニヤやラミネートの真空プレス
• カートン形成
• ロボットツーリング
• 試験用液体の吸引

利点

• 用途に必要な真空レベルを簡単に設定できる
• 圧縮空気の使用を抑制
• コンパクトで携帯可能
• 詰まりにくい設計で、粉じんや汚れ、異物を通過させる
• 単段設計により真空の変動を抑制
• 低騒音（オプションで消音器あり）
• 即時に真空が得られる
• 使用箇所への取り付けが容易
• 軽量で堅牢
• 可動部なしでメンテナンス不要
• 応答が速くサイクルタイムを短縮
• 耐久性のある 6061 アルミニウム製
• 安全な運転—電源不要

モデル / キット
Adjustable E-Vac 真空発生器（Adjustable E-Vac 本体のみ）：
840008 | 840015 | 840030 | 840060

直通消音器付き Adjustable E-Vac：
840008M | 840015M | 840030M | 840060M

直通消音器なしの Adjustable E-Vac キット（E-Vac、真空カップ、継手、チューブ、取付クリップを含む）：
841008 | 841015 | 841030 | 841060

直通消音器付きの Adjustable E-Vac キット（E-Vac、消音器、真空カップ、継手、チューブ、取付クリップを含む）：
841008M | 841015M | 841030M | 841060M

直通消音器なしの Adjustable E-Vac Deluxe キット（E-Vac、真空カップ、継手、チューブ、取付クリップ、フィルター＆レギュレーターを含む）：
842008 | 842015 | 842030 | 842060

直通消音器付きの Adjustable E-Vac Deluxe キット（E-Vac、消音器、真空カップ、継手、チューブ、取付クリップ、フィルター＆レギュレーターを含む）：
842008M | 842015M | 842030M | 842060M

Deluxe キットに含まれるもの（標準）

• 消音器（選択時）
• E-Vac の性能に合わせた (4) ペアの真空カップのアソート
• 真空継手：直線 2 個、エルボ 2 個、T 1 個
• 10'（3 m）真空チューブ
• フィルターセパレーター（自動排水式）
• 圧力調整器（カップラー付）
• 取付クリップ

仕様 / 技術情報

• メーカー: EXAIR
• モデル: Adjustable E-Vac®
• SKU（製品ページ）: P842008
• 真空範囲: 最大 25" Hg (85 kPa)（固形の非多孔質面での最大値）
• 工場出荷時真空設定: 15" Hg (51 kPa)
• 空気流量 / サイズ: モデルにより最大 81 SCFM (2,294 SLPM) までの流量のサイズあり
• 空気消費の例（80 PSIG 時）: 8.2 SCFM (モデル 840008)、15.4 SCFM (840015)、26.4 SCFM (840030)、62.7 SCFM (840060)
• モデルごとの排気時間および真空流量曲線は工場データを参照
• 構造: 6061 アルミニウム（耐久性、軽量）
• 可動部なし – メンテナンス不要
• キット: 標準キットとデラックスキットの構成があり；デラックスキットにはフィルターセパレーターと圧力調整器が含まれる
• キットに通常供給されるチューブ: 10'（3 m）ポリウレタン真空チューブ
• 消音器オプション: 標準消音器および直通消音器（有粒子環境では直通タイプ推奨）
• 利用可能なアクセサリー: 消音器、継手、逆止弁、真空計、プッシュインコネクタ、取付クリップ、チューブ長さ等
• 価格（ページ）: 1050 (USD) — 製品ページに表示の価格
