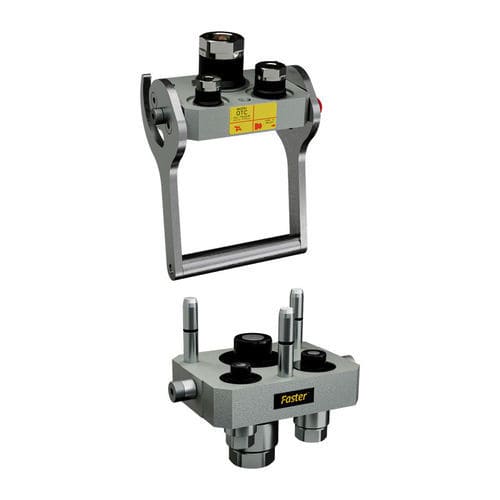

油圧式クイック カプラー MultiQTC

製品シリーズ
MultiQTC

製品名
MultiFaster 3 ライン（サイズ 06、08、20）

用途
建設機械

ダウンロード（ページに一覧）

• データシート（PDF）
• 取扱説明書

品目（メス / オス 変種、表の要約）
メス品
品番: MQ3A-06-08-20-A-FC
本体サイズ（mm）: 10 & 12.5 & 31.5 — ハウジング数: 3 — タグ: new
仕様: 1 x カップリング 3/8"：BSPP 3/8" メス - ISO 1179-1；流量: 20 l/min（0.2 MPa時）
1 x カップリング 1/2"：BSPP 1/2" メス - ISO 1179-1；流量: 70 l/min（0.2 MPa時）
1 x カップリング 1-1/4"：BSPP 1-1/4" メス - ISO 1179-1；流量: 350 l/min（0.2 MPa時）
シール: HNBR & PUR

品番: MQ3A-00-08-20-A-FC
本体サイズ（mm）: 12.5 & 31.5 — ハウジング数: 3 — タグ: new
仕様: 1 x カップリング 1/2"：BSPP 1/2" メス - ISO 1179-1；流量: 70 l/min（0.2 MPa時）
1 x カップリング 1-1/4"：BSPP 1-1/4" メス - ISO 1179-1；流量: 350 l/min（0.2 MPa時）
シール: HNBR & PUR

オス品
品番: MQ3A-06-08-20-A-MC
本体サイズ（mm）: 10 & 12.5 & 31.5 — ハウジング数: 3 — タグ: new
仕様: 1 x カップリング 3/8"：BSPP 3/8" オス - ISO 1179-1；流量: 20 l/min（0.2 MPa時）
1 x カップリング 1/2"：BSPP 1/2" オス - ISO 1179-1；流量: 70 l/min（0.2 MPa時）
1 x カップリング 1-1/4"：BSPP 1-1/4" オス - ISO 1179-1；流量: 350 l/min（0.2 MPa時）
シール: HNBR & PUR

品番: MQ3A-00-08-20-A-MC
本体サイズ（mm）: 12.5 & 31.5 — ハウジング数: 3 — タグ: new
仕様: 1 x カップリング 1/2"：BSPP 1/2" オス - ISO 1179-1；流量: 70 l/min（0.2 MPa時）
1 x カップリング 1-1/4"：BSPP 1-1/4" オス - ISO 1179-1；流量: 350 l/min（0.2 MPa時）
シール: HNBR & PUR

性能 / 破裂圧・流量データ（技術表の要約）
Dash 06 — サイズ 10 mm — 使用圧力: 46 MPa — 流量: 20 l/min — 流出量: 0.01 ml — オス破裂圧: 140 MPa — メス破裂圧: 140 MPa
Dash 08 — サイズ 12.5 mm — 使用圧力: 46 MPa — 流量: 70 l/min — 流出量: 0.01 ml — オス破裂圧: 140 MPa — メス破裂圧: 140 MPa
Dash 20 — サイズ 31.5 mm — 使用圧力: 46 MPa — 流量: 350 l/min — 流出量: 0.03 ml — オス破裂圧: 140 MPa — メス破裂圧: 140 MPa

材料 & 処理
材料: アルミニウム & 鋼
シール: HNBR & PUR
表面処理: CrIII & Zn-Ni
使用温度範囲: -20 °C～100 °C

仕様（ページ）
シリーズ互換: MultiFaster
バルブタイプ: フラット
接続: レバー
切断: レバー
加圧下での接続: 残圧許容

技術仕様

• シリーズ: MultiQTC
• 製品名: MultiFaster 3 ライン（サイズ 06、08、20）
• 本体サイズ（mm）: 10, 12.5, 31.5
• カップリング規格: BSPP メス - ISO 1179-1
• 0.2 MPaでの流量: 20 l/min (3/8"), 70 l/min (1/2"), 350 l/min (1-1/4")
• 使用圧力: 46 MPa
• 破裂圧（オス/メス）: 140 MPa
• 流出量: 0.01 ml (06,08), 0.03 ml (20)
• シール: HNBR & PUR
• 材料: アルミニウム & 鋼
• 表面処理: CrIII & Zn-Ni
• 動作温度範囲: -20 °C～100 °C
• バルブタイプ: フラット； 接続 / 切断: レバー
