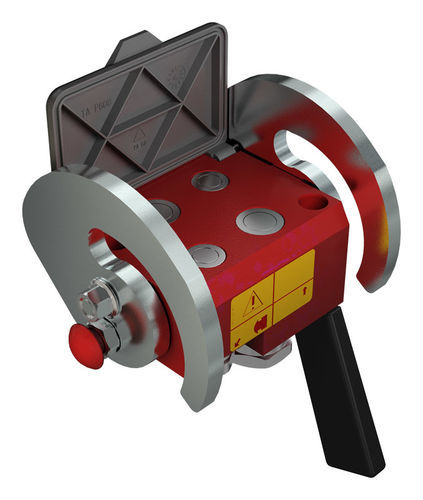

ねじ式マルチ ユニオン PH510

油圧式輸送用建設現場用

概要
高圧用途（使用圧力 46 MPa）向けに設計された油圧用マルチコネクションカップリングシステム。Dash 08（12.5 mm）×2、Dash 12（19 mm）×2 を備え、レバー操作による接続/切断が可能で残留圧下での接続が許容されます。設置環境に応じた表面処理バリエーションがあります。

利用可能なバージョン

• 赤色塗装プレート、ステンレス製ハンドル・カム
• 黒色カタフォレーシスプレート、Zn-Ni メッキ炭素鋼ハンドル・カム（型番末尾に S）

用途

• 建設機械
• 車両・路面機械

部品 - メス
品番: PH510-4-A F C
カップリング 1/2": BSPP 1/2" FEMALE - ISO 1179-1
流量 (1/2"): 60 l/min（0.2 MPa 時）
カップリング 3/4": BSPP 3/4" FEMALE - ISO 1179-1
流量 (3/4"): 105 l/min（0.2 MPa 時）
温度: -25 °C 〜 100 °C
シール: NBR & PUR
重量: 7204 g

品番: PH510S-4-A F C
カップリング 1/2": BSPP 1/2" FEMALE - ISO 1179-1
流量 (1/2"): 60 l/min（0.2 MPa 時）
カップリング 3/4": BSPP 3/4" FEMALE - ISO 1179-1
流量 (3/4"): 105 l/min（0.2 MPa 時）
シール: NBR & PUR
重量: 7204 g

部品 - オス
品番: 3PH510-4-A M C
カップリング: 1/2" カップリング ×2、3/4" カップリング ×2（BSPP FEMALE - ISO 1179-1 バリエーション）
流量: 60 l/min（1/2"）および 105 l/min（3/4"）（0.2 MPa 時）
温度: -25 °C 〜 100 °C
シール: NBR & PUR
重量: 4137.4 g

品番: 3PH510S-4-A M C
カップリング: 1/2" カップリング ×2、3/4" カップリング ×2（BSPP FEMALE - ISO 1179-1 バリエーション）
流量: 60 l/min（1/2"）および 105 l/min（3/4"）（0.2 MPa 時）
シール: NBR & PUR
重量: 4137 g

技術仕様

• Series Interchange: MultiFaster
• バルブタイプ: Flat
• 接続方法: レバー
• 切断方法: レバー
• 圧力下での接続: 残留圧許容
• 材料: アルミニウム & 鋼
• シール: NBR & PUR
• 使用温度範囲: -25 °C 〜 100 °C
• 表面処理: MATE 1000 (ZnNi) & 塗装
• 破裂圧力 / 性能（ダッシュサイズ別）: Dash 08 (12.5 mm) — 使用圧力: 46 MPa; 流量: 60 l/min（0.2 MPa 時）; 漏れ量: 0.01 ml; オス破裂圧力: 138 MPa; メス破裂圧力: 138 MPa; オス+メス: 138 MPa. Dash 12 (19 mm) — 使用圧力: 46 MPa; 流量: 105 l/min（0.2 MPa 時）; 漏れ量: 0.02 ml; オス破裂圧力: 138 MPa; メス破裂圧力: 138 MPa; オス+メス: 138 MPa.
