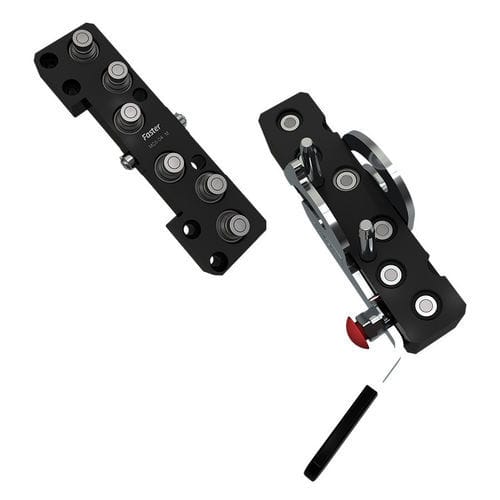

油圧式マルチ ユニオン MC6

高速油圧式6-フィッティング

製品概要
最大6本の1/4"ラインを接続できる油圧用マルチライン急速カップリングプレートです。雄側プレートは、対応する雌側プレートまたはISO 16028準拠の個別1/4"雌型急速カップリングを受け入れることができ、産業用の複数ホース接続に柔軟性を提供します。

アイテム（雌）
部品番号：MC6-04-38S FC
6 x カップリング 1/4": 9/16"-18 UNF FEMALE ORB - ISO 11926-1
流量：20 (l/min) @ 0.2 MPa
シール：NBR & PUR
ハウジング：6 | カップリング：6

アイテム（雄）
部品番号：MC6-04-38S MC
6 x カップリング 1/4": 9/16"-18 UNF FEMALE ORB - ISO 11926-1
流量：20 (l/min) @ 0.2 MPa
シール：NBR & PUR
ハウジング：6 | カップリング：6

ダウンロード
この製品のデータシート（PDF）および取扱説明書が利用可能です。

警告
この製品は、カリフォルニア州が発がん性および先天性障害やその他の生殖有害性を引き起こすとして認識している鉛やニッケルなどの化学物質にさらされる可能性があります。

仕様 / 技術情報

• モデル / シリーズ：MC6 — MultiFaster
• ダッシュサイズ：04 (6.3 mm / 1/4")
• 使用圧力：20 MPa
• 流量：20 l/min (0.2 MPa時)
• 漏洩量 (Spillage)：0.008 ml
• 破裂圧力（雄 / 雌 / 雄+雌）：80 MPa
• カップリング構成：6 x 1/4" カップリング (9/16"-18 UNF FEMALE ORB - ISO 11926-1)
• シール材質：NBR & PUR
• 材質：アルミニウム & 鋼
• 使用温度範囲：-25 °C 〜 100 °C
• 表面処理：MATE 500 (CrIII) & 塗装
• シリーズ互換：MultiFaster
• バルブタイプ：フラット
• 接続方法：レバー
• 切断方法：レバー
• 加圧下での接続：許容（残圧）
• 例外：雌側プレートで最大100 barまでの残圧があり、かつ最大2本のライン内であれば、2枚のプレートを接続可能です。
