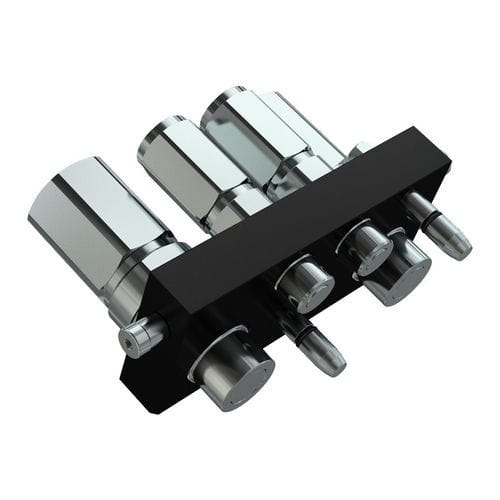

電動式マルチ ユニオン 3P4A series

ねじ式油圧式

製品シリーズ
P4A

概要
MultiFaster のマルチ接続プレート。ダッシュサイズ 08（12.5 mm）2ラインおよびダッシュサイズ 16（25 mm）2ラインに対応。メス・オスハウジングで提供され、電気接点の有無や各種カップリング組合せの複数構成が可能です。

製品 - メスバリアント

• 部品番号: 3P4A-1-3-A F C
  仕様:
  1 x カップリング 1/2": BSPP 1/2" メス - ISO 1179-1
  流量: 0.2 MPa 時 70 l/min
  2 x カップリング 1": BSPP 1" メス - ISO 1179-1
  流量（1"）: 0.2 MPa 時 150 l/min
  電気接点: 3 ピン
  シール: NBR & PUR

• 部品番号: 3P4A-4-B F C
  仕様:
  2 x カップリング 1/2": BSPP 1/2" メス - ISO 1179-1
  流量: 0.2 MPa 時 70 l/min
  2 x カップリング 1": BSPP 1" メス - ISO 1179-1
  流量（1"）: 0.2 MPa 時 150 l/min
  動作温度: -25 °C～100 °C
  シール: NBR & PUR

製品 - オスバリアント

• 部品番号: 3P4A-1-3-A M C
  仕様:
  1 x カップリング 1/2": BSPP 1/2" メス - ISO 1179-1
  流量: 0.2 MPa 時 70 l/min
  2 x カップリング 1": BSPP 1" メス - ISO 1179-1
  流量（1"）: 0.2 MPa 時 150 l/min
  電気接点: 3 ピン
  シール: NBR & PUR

• 部品番号: 3P4A-4-C M C
  仕様:
  2 x カップリング 1/2": BSPP 1/2" メス - ISO 1179-1
  流量: 0.2 MPa 時 70 l/min
  2 x カップリング 1": BSPP 1" メス - ISO 1179-1
  流量（1"）: 0.2 MPa 時 150 l/min
  シール: NBR & PUR

技術仕様（破裂/圧力/性能）

• ダッシュサイズ 08 — 寸法: 12.5 mm；作動圧力: 25 MPa；流量: 0.2 MPa 時 70 l/min；漏出量: 0.01 ml；破裂圧（オス/メス/合計）: 100 MPa
• ダッシュサイズ 16 — 寸法: 25 mm；作動圧力: 25 MPa；流量: 0.2 MPa 時 150 l/min；漏出量: 0.03 ml；破裂圧（オス/メス/合計）: 100 MPa

材料と処理
材料: アルミニウム & 鋼材
シール: NBR & PUR
表面処理: MATE 500 (CrIII) および塗装

使用温度範囲
-25 °C ～ 100 °C

仕様
シリーズ互換: MultiFaster
バルブタイプ: フラット
接続: レバー
切断: レバー
加圧下での接続: 許容（残留）

警告
本製品は、カリフォルニア州が発癌性、先天性欠損またはその他の生殖障害を引き起こす可能性があると認定している鉛やニッケルなどの化学物質にさらされる可能性があります。

特長 / 技術仕様

• シリーズ: P4A (MultiFaster)
• 対応ダッシュサイズ: 08 (12.5 mm) および 16 (25 mm)
• 作動圧力: 25 MPa
• 流量: 70 l/min (12.5 mm), 150 l/min (25 mm) at 0.2 MPa
• 漏出量: 0.01 ml (08), 0.03 ml (16)
• 破裂圧（オス/メス/合計）: 100 MPa
• カップリング規格: BSPP female - ISO 1179-1
• 電気接点オプション: 3ピン接点あり
• シール: NBR & PUR
• 材料: アルミニウム & 鋼材; 表面処理 MATE 500 (CrIII) と塗装
• 動作温度範囲: -25 °C ～ 100 °C
• バルブ: フラット; レバーによる接続/切断; 加圧下での接続許容（残留）
