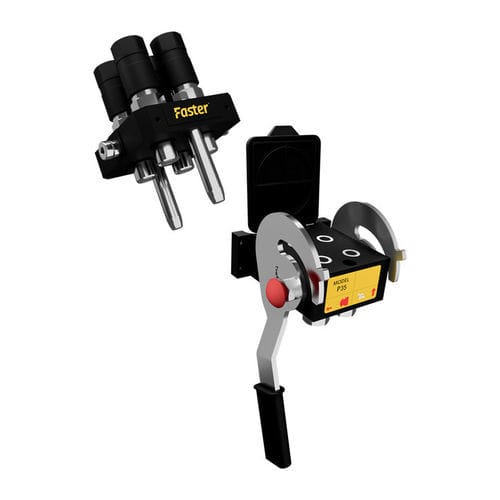

油圧式マルチ結合器 P506HD series

産業用鉱物応用メス

Product series
P506HD Multifaster

Description
New Multifaster、フラットバルブタイプ、定格350 bar（35 MPa）、4ライン、サイズ06（10 mm / 3/8 in）。接続・切断はレバー式。残留圧での圧力下接続が可能。右レバー／左レバーの各バリエーションに安全ロックあり。

Applications

• 建設機械
• 産業用
• 石油・ガス
• 車両・道路機械
• 林業
• 採鉱

Items - Female

• PartNumber: P506HD-D-0000-4-AFC
  • 3/8 in x4 カップリング: BSPP 3/8 in FEMALE - ISO 1179-1
  • 流量: 40 l/min（0.2 MPa時）
  • シール: NBR & PUR
  • 重量: 3800 g
  • 特徴: 右レバー＋安全ロック
• PartNumber: P506HD-S-0000-4-AFC
  • 3/8 in x4 カップリング: BSPP 3/8 in FEMALE - ISO 1179-1
  • 流量: 40 l/min（0.2 MPa時）
  • シール: NBR & PUR
  • 重量: 3800 g
  • 特徴: 左レバー＋安全ロック

Items - Male

• PartNumber: P506HD-0000-4-AMC
  • 3/8 in x4 カップリング: BSPP 3/8 in FEMALE - ISO 1179-1
  • 流量: 40 l/min（0.2 MPa時）
  • シール: NBR & PUR
  • 重量: 1700 g

Technical table - Burst pressure / Performance (representative)
Dash Size | サイズ (mm) | 使用圧力 | 流量 (l/min) | 漏出量 (ml) | メス破裂圧 (MPa) | オス破裂圧 (MPa) | オス+メス (MPa)
06 | 10 | 35 MPa | 40 l/min | 0.008 ml | 105 | 105 | 105

Downloads (available)
データシート (ProductSerieSheet-P506HD-en.pdf) と 取扱説明書 (multifaster instructions)。

Warnings
本製品は発がん性や生殖毒性が報告されている材料（例：鉛、ニッケル）を含む場合があります。

Technical characteristics / specifications

• 材質: アルミニウム & 鋼
• シール: NBR & PUR
• 使用温度範囲: -25 °C〜100 °C
• 表面処理: MATE 500 (CrIII) & 塗装
• シリーズ互換: MultiFaster
• バルブタイプ: フラット
• 接続: レバー
• 切断: レバー
• 圧力下での接続: 許容（残留）
• 使用圧力（公称）: 35 MPa (350 bar)
• 流量（標準）: 40 l/min（0.2 MPa時）
• 漏出量（標準）: 0.008 ml（サイズ06）
