産業用受信機 AMWF-BU series

オートメーション高精度

製品説明

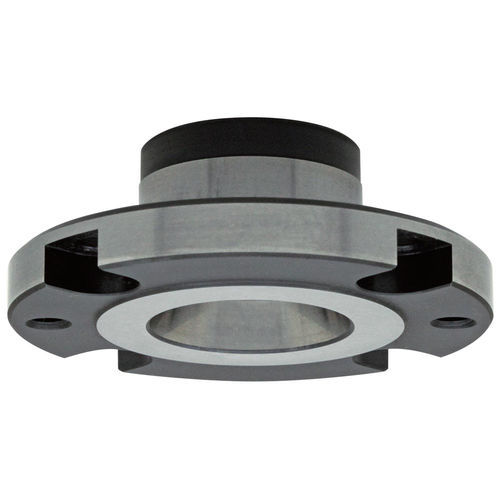

AMWF-BUシリーズのフレックスロケータ受け体は、AMWF-Wシリーズのボールロック式空気式フレックスロケータピンと組み合わせて使用するための高精度な受け要素です。治具、フィクスチャ、組立作業における精密な位置決めと確実な固定を提供します。エア圧が加わるとピン内のボールが引き込みされ、受け体からの素早い解放が可能になります。位置決めの再現性は±10マイクロメートルです。ボディは熱処理された4140鋼で、黒色酸化皮膜仕上げです。

利用可能な部品オプション（表）
ID | SKU | Part Number | Type | Thread | D | D1 g6 | D2 | Dp P.C.D. | D4 | D5 +0.15/+0.05 | H ±0.003 | H1 | H2 | H3 | V Degrees | For SHCS Size | Use Locator Pin | Use with Knob-Locking Locator | PN
136932 | AMWF40-BU-D | AMWF40-BU-D | Diamond | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136934 | AMWF40-BU-S | AMWF40-BU-S | Straight | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660S
136930 | AMWF40-BU-T | AMWF40-BU-T | Tapered | M5x0.80 | 60 | 28 | 27.5 | 50 | 38 | 16 | 8 | 15 | 10 | 2.5 | 45 | M5 | AMWF40-W-T/-S | CP741-1660L
136933 | AMWF50-BU-D | AMWF50-BU-D | Diamond | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136935 | AMWF50-BU-S | AMWF50-BU-S | Straight | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -
136931 | AMWF50-BU-T | AMWF50-BU-T | Tapered | M6x1.00 | 75 | 36 | 35.5 | 62 | 48 | 20 | 10 | 19 | 14 | 3.5 | 45 | M6 | AMWF50-W-T/-S | -

メディア（ドキュメントタイトル）

• 仕様書
• 取扱説明書
• 製品カタログを見る
• 使用方法
• 取り付け方法

仕様 / 技術データ

• 位置決め再現性：±10マイクロメートル
• ボディ材質：熱処理済み4140鋼、黒色酸化皮膜仕上げ
• 適合：AMWF-Wシリーズのボールロック式空気式フレックスロケータピン、CP741フレックスクランプロケータ
• 部品タイプ：Diamond、Straight、Tapered
• ねじサイズ：M5 x 0.80（AMWF40系）、M6 x 1.00（AMWF50系）
• 外径：60 mm（AMWF40）、75 mm（AMWF50）
• 主な用途：治具、フィクスチャ、組立における位置決めと固定；エア圧でボールが引き込みされ解放が可能
• 寸法バリエーション：表に記載の特定パラメータ（D、D1 g6、D2、P.C.D.、D4、D5、H、H1、H2、H3、V度）
