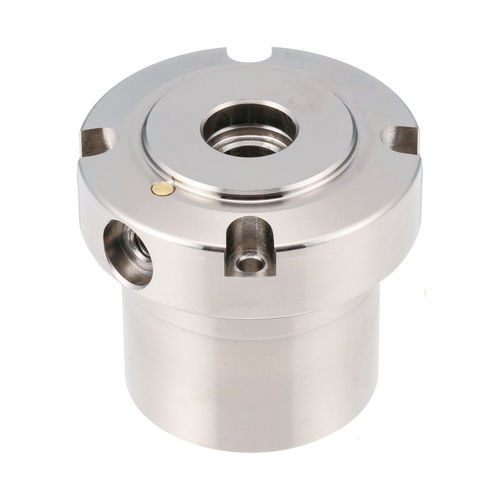

クランプ用ロケータ AMWFH-S series

空圧式

Overview
この軽荷重用空気式ロケータモジュール（型式 AMWFH‑S）は、Flexロケーティングシステム向けに設計され、高精度な位置決めと治具プレートの迅速な交換を可能にします。単動式のプルダウンクランプで、空気は解除時のみ使用され、空気が無くてもバネ力でクランプを維持します。繰返し精度0.06 mm。動作空気圧：44 psi。

Product variants

• AMWFH49‑S（ID 230414）— 全外径 Ø49 mm、クランプ力 134 lbs、使用可能ピン：AMWFH49‑M6L、AMWFH49‑M6S、SKU AMWFH49‑S。
• AMWFH64‑S（ID 230417）— 全外径 Ø64 mm、クランプ力 224 lbs、使用可能ピン：AMWFH64‑M8L、AMWFH64‑M8S、SKU AMWFH64‑S。

Technical specifications

• 型式：AMWFH‑S（空気式 Flex クランプロケータ — 軽荷重、プルダウン方式）
• 精度（繰返し）：0.06 mm
• 動作：単動式 — 空気は解除にのみ使用；バネ力で空気無しでもクランプを維持
• 解除：解除用ポート 2箇所
• 必要空気圧：44 psi（約 3.0 bar）
• クランプ力：134 lbs（AMWFH49‑S）、224 lbs（AMWFH64‑S）
• 外径オプション：49 mm、64 mm

Applications

• Flex ロケーティングシステムのベースプレートに取り付け、治具プレートの迅速な交換に使用
• 加工・組立工程での高精度位置決めと再現性のあるクランプ
• エア喪失時にバネでクランプを維持する必要がある用途に適合

Materials & compatibility

• 本体：電解めっきではない無電解ニッケルめっき処理済み 4140 鋼
• ボール：ステンレス鋼
• 対応クランプピン：AMWFH49‑M6L、AMWFH49‑M6S、AMWFH64‑M8L、AMWFH64‑M8S
