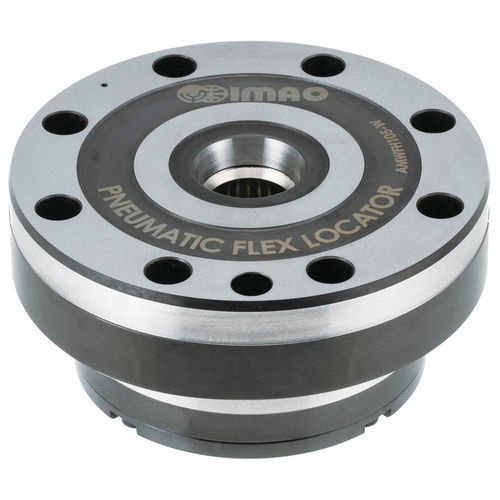

クランプ用ロケータ AMWFH-WP series

空圧式

概要
この空圧フレックス位置決め・クランプモジュール（AMWFH-WPシリーズ）は、スプリング力によるクランプと、必要に応じてターボ空気供給でクランプ力を増強できる高精度位置決めを提供します。モジュールはベースプレートに取り付けられ、クランプピンは治具プレートに固定され、治具プレートの迅速な交換と再現性の高い位置決めを可能にします。

特長

• 高精度位置決めと高いクランプ力を実現するフレックス位置決めモジュール
• スプリング力によるクランプ：ターボ空気によるブーストオプションでクランプ力を増強
• 位置決め繰り返し精度：5 ミクロン（0.005 mm）
• 成形保持用のジョーを取り付けることで OD/ID クランプのフォーム保持クランプとして使用可能
• ダイヤモンドピン、位置決めピン、オリフィスプラグ、取付穴キャップ、位置決め穴キャップを付属
• 本体：1055鋼（黒酸化皮膜）／ボール：ステンレス鋼
• 動作：アンクラップポートへ空気を供給して開放、空気を抜くとスプリングでクランプ、ターボポートへ空気を供給で力を増強

関連資料

• 仕様書（PDF）
• ビデオ（製品デモ）
• 取扱説明書（PDF）
• 製品カタログ（Pneumatic Flex Locators）

部品オプション

• SKU：230401 — 部品：AMWFH105-WP — ネジ：M5 — 全体径：105 mm — 公称クランプ力：899 lbs — ターボ時クランプ力：2,023–2,697 lbs — 使用空気圧：87–145 psi — 使用ピン：AMWFH105-M
• SKU：230411 — 部品：AMWFH140-WP — ネジ：M6 — 全体径：140 mm — 公称クランプ力：1,910 lbs — ターボ時クランプ力：4,271–5,845 lbs — 使用空気圧：87–145 psi — 使用ピン：AMWFH140-M

アクセサリ

• AMWFH-O — OD保持ジョー、機械加工可能、AMWFH 空圧クランプ用
• AMWFH-I — ID保持ジョー、テーパーねじ、AMWFH 空圧クランプ用

仕様 / 技術仕様

• 型番：AMWFH-WP（Flexタイプ、ターボ空気入力）
• 位置決め繰り返し精度：5 ミクロン（0.005 mm）
• クランプ方式：スプリング力、ターボポートによるブースト
• 最大クランプ力（ターボ時）：システム依存で最大約5,800 lbs；部品別レンジ：2,023–2,697 lbs（105 mm）、4,271–5,845 lbs（140 mm）
• 公称クランプ力（ターボ無し）：899 lbs（105 mm）、1,910 lbs（140 mm）
• 使用空気圧：87–145 psi
• 本体材質：1055鋼（黒酸化処理）；ボール：ステンレス鋼
• 付属品：ダイヤモンドピン、位置決めピン、オリフィスプラグ、取付穴キャップ、位置決め穴キャップ
• フォーム保持クランプとしての使用：OD/ID 用フォーム保持ジョーと互換性あり
• 利用可能な外径：105 mm（AMWFH105-WP）、140 mm（AMWFH140-WP）
