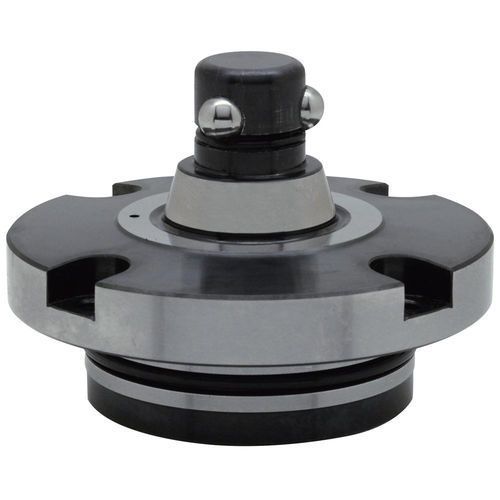

クランプ用ロケータ AMWF-W series

空圧式

製品説明
これらのボールロッキング式空気圧Flexロケータピンは、AMWF-BUシリーズのFlexロケータレセプタクルと共に、各種治具、フィクスチャ、組立作業での位置決めおよび固定に使用されます。3つのボールが突出するとブッシュが中心に位置決めされクランプされ、高い位置決め再現性を実現します。空気圧を加えるとボールはピン内に引き込みられ、ピンをレセプタクルから外すことができます。位置決め再現性：±0.003 µm。ボディは4140鋼（化学ニッケルメッキ仕上げ）。ボールは440Cステンレス鋼。シリンダは1045鋼製です。

特長

• ボールロック式空気圧ロケータピン
• AMWF-BUシリーズのレセプタクルと併用
• ブッシュを中心に保持する三球機構で高い再現性を実現
• 空気作動によるボールの引き込みでリリース可能
• ボディ：4140鋼、化学ニッケルメッキ
• ボール：440Cステンレス鋼
• シリンダ：1045鋼

パーツオプション（表）
ID | SKU | Part Number | Type | T Thread (drilled hole dia.) | D (mm) | D1 (mm) | D2 (mm) | D3 (mm) | D4 (mm) | D5 (mm) | D6 (mm) | Dp P.C.D. (mm) | L (mm) | H | H1 | H2 | H3 | V (degrees) | For SHCS Size | Clamping Force (Lbs) | Operating Air Pressure (psi) | Use Receptacle Bushing | PN
136928 | AMWF40-W-S | AMWF40-W-S | Straight | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 20 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72.5 | AMF40-BU-T/-D/-S |
136926 | AMWF40-W-T | AMWF40-W-T | Tapered | M6X1.00 - Dia 5.2 | 70 | 48 | 47.5 | 38 | 24.5 | 16 | 7.2 | 60 | 5 | 12 | 15 | 35 | 8 | 45 | M5 | 899.2 | 72.5 | AMF40-BU-T/-D/-S |
136929 | AMWF50-W-S | AMWF50-W-S | Straight | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 26 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72.5 | AMF50-BU-T/-D/-S |
136927 | AMWF50-W-T | AMWF50-W-T | Tapered | M8X1.25 - Dia 6.8 | 85 | 58 | 57.5 | 48 | 31.5 | 20 | 8.2 | 72 | 6 | 15 | 19 | 44 | 10 | 45 | M6 | 1416.2 | 72.5 | AMF50-BU-T/-D/-S |

技術仕様

• 型番：AMWF-W
• 利用可能タイプ：Straight（ストレート）およびTapered（テーパー）
• 代表的なねじサイズ：M6 x 1.00 および M8 x 1.25（穿孔径は表参照）
• 位置決め再現性：±0.003 µm
• ボディ材質：4140鋼、化学ニッケルメッキ仕上げ
• ボール材質：440Cステンレス鋼
• シリンダ材質：1045鋼
• 締付け力の例：~899.2 lbs（AMWF40系）、~1416.2 lbs（AMWF50系）
• 代表的な作動空気圧：72.5 psi（バリアントごとに表参照）
• AMWF-BUシリーズのレセプタクルと併用するよう設計
