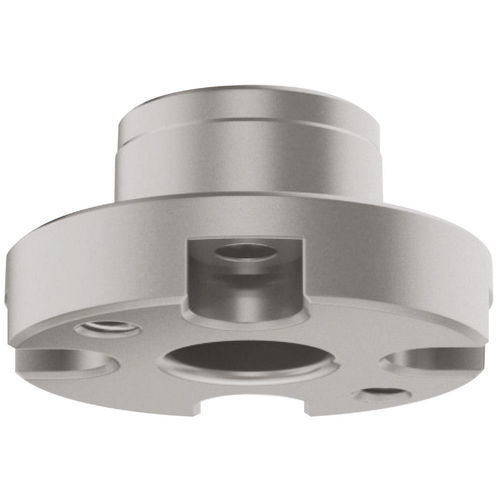

産業用受信機 AMWF-BU series

オートメーション

製品概要
AMWF-L-S のボールロッキングロケータピンと併用します。これらのFlexレシーバは、AMWF-L-Sシリーズのボールロッキング空圧ロケータピンと組み合わせて、金型・治具・組立工程など幅広い用途での位置決めと固定に使用されます。空気圧が加えられるとボールがピン内に引き込まれ、ピンをレシーバから取り外せるようになります。材質は1045鋼、仕上げは化学ニッケルめっきです。

適合性

• AMWF-Lシリーズの空圧クランプロケータピン（AMWF-L-Sファミリー）用。
• AMWF-Lロケータ用に設計されたレシーバ。

バリエーション（表）
列見出し: ID | SKU | ネジ | P.C.D. | D | D1 (g6) | D2 | D4 (E7) | D5 | W | H | H1 | H2 | H3 | V | 使用ロケータピン
131970 | AMWF18-BU | M4x0.70 | 28 | 36 | 20 | 19.6 | 12.1 | 4.5 | 8 | 8 | 10.5 | 7.5 | 3.5 | 45 | AMWF18L-4S, AMWF18L-4S-G
131973 | AMWF26-BU | M5x0.80 | 34 | 44 | 25 | 24.6 | 16.1 | 5.5 | 9.5 | 9.5 | 11 | 7 | 4 | 45 | AMWF26L-4S, AMWF26L-4S-G

材質と仕上げ
1045鋼製、化学ニッケルめっき仕上げです。

媒体

• 仕様書 (PDF)
• 製品ビデオ (MP4)
• 製品カタログ (PDF)
• 使用方法 (PDF)
• 取り付け方法 (PDF)

仕様 / 技術データ

• 型番: AMWF-BU
• 製品種別: レシーバ（AMWF-L ロケータ用スチールレシーバ）
• 適合: AMWF-L-S ボールロッキング空圧フレックスロケータピン
• 材質: 1045鋼
• 仕上げ: 化学ニッケルめっき
• 提供SKU/ねじ: AMWF18-BU (M4x0.70), AMWF26-BU (M5x0.80)
• 主な寸法（例）: AMWF18-BU D=36 mm, H=8 mm, V=45 mm; AMWF26-BU D=44 mm, H=9.5 mm, V=45 mm
