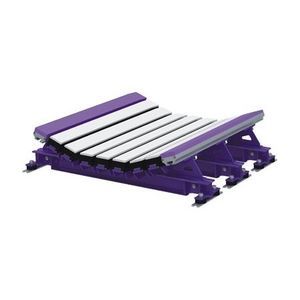

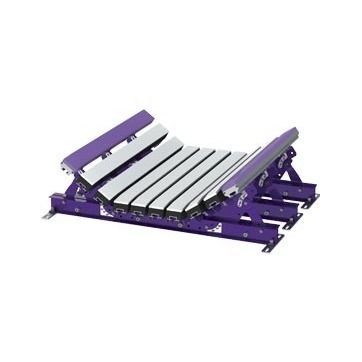

コンベヤベルトローディングステーションインパクトベッド EZIB series
お気に入りに追加する
商品比較に追加する
特徴
- 特性
- コンベヤベルトローディングステーション
詳細
概要
特長と利点
仕様
シム要件（要約）
設置
技術仕様
- Flexcoのインパクトベッド（シリーズ：EZIB）は、荷積みゾーンでの衝撃エネルギーを吸収し、スライダーベッドと組み合わせ可能なメンテナブルなベッドシステムとしてベルトを保護します
特長と利点
- トラフ（溝）セクションは設置・点検時に下げることができ、ベルトへのアクセスを容易にします
- 交換可能でコスト効率の高い部品により、長寿命かつ部品交換が容易です
- 構造：CEMA D
- 調整可能なトラフ角度：20°、35°、45°
- 提供されるベッド長さ：4'（1.2 m）および 5'（1.5 m）
仕様
- 最大ベルト速度：1000 fpm（5 m/s）
- 使用温度範囲：-40°F〜180°F（-40°C〜82°C）
- スライダーバー材質：UHMWポリエチレンおよびアルミ押出形材
- インパクトバー材質：UHMWポリエチレン、ゴムクッション、アルミ押出形材
- 衝撃エネルギー等級：
- EZIB-L：最大 200 lb-ft（約25 kg·m）
- EZIB-M：200〜750 lb-ft（約25〜100 kg·m）
- 対応ベルト幅：24"〜72"（600〜1800 mm）
シム要件（要約）
- CEMA C または D アイドラ（5" / 125 mm および 6" / 150 mm）の場合：
- インパクトベッドサイズ 24"–36"（600–900 mm）：5" アイドラ用に 0.5"（12.5 mm）持ち上げるシムが必要；6" アイドラはキット不要
- インパクトベッドサイズ 42"–72"（1050–1800 mm）：5" アイドラはキット不要；6" アイドラの場合、(1) SHIM-KITL を使用して 0.5"（12.5 mm）持ち上げる
- CEMA E アイドラ（6" / 150 mm および 7" / 175 mm）の場合：
- インパクトベッドサイズ 36"–60"（900–1500 mm）：6" アイドラ用に (3) SHIM-KITL を使用して 1.5"（37.5 mm）持ち上げる；7" アイドラ用に (4) SHIM-KITL を使用して 2"（50 mm）持ち上げる
- インパクトベッドサイズ 72"（1800 mm）：6" アイドラ用に (4) SHIM-KITL を使用して 2"（50 mm）持ち上げる；7" アイドラ用に (5) SHIM-KITL を使用して 2.5"（62.5 mm）持ち上げる
設置
- 複数のベッド間に配置するための調整可能なアイダセットが利用可能で、ベルトの支持と位置決めを確保するよう設計されています
技術仕様
- シリーズ：EZIB（Impact Beds）
- トラフ角度：20°、35°、45°
- ベッド長さ：4'（1.2 m）および 5'（1.5 m）
- 対応ベルト幅：24"〜72"（600〜1800 mm）
- 最大ベルト速度：1000 fpm（5 m/s）
- 使用温度：-40°F〜180°F（-40°C〜82°C）
- スライダーバー：UHMWポリエチレン + アルミ押出形材
- インパクトバー：UHMWポリエチレン + ゴムクッション + アルミ押出形材
- 衝撃エネルギー等級：EZIB-L 最大 200 lb-ft（≈25 kg·m）；EZIB-M 200–750 lb-ft（≈25–100 kg·m）
- 構造クラス：CEMA D
