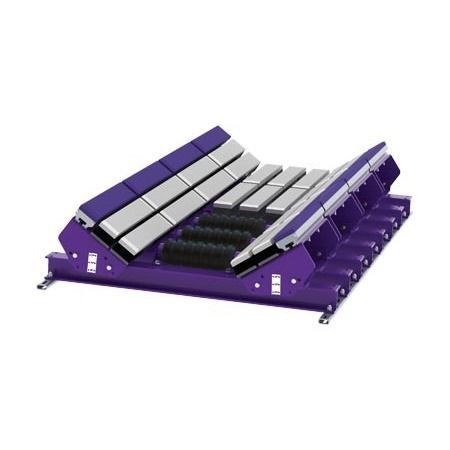

コンベヤベルトローディングステーションインパクトベッド MIB24-2H

概要

モジュラー式インパクトベッドは、積載ゾーン内および周辺で最大容量と完全な抑止を提供するよう設計されています。2'（600 mm）のモジュール式断面により、高衝撃のオールバーセクションと低衝撃のスライダーセクションを組み合わせて、積載ゾーン全体の性能を最適化できます。

特長と利点

• スライドアウト式トラフと中央セクション取り外しにより、迅速で容易な保守が可能
• 全てのバーはリバースベルトに対応するために面取り加工済み
• スライダーとインパクトベッドを組み合わせて、荷重ポイントに応じた最適な性能を実現
• 構造等級：CEMA D
• 調整可能なトラフ角度：20°、35°、45°
• 2'（600 mm）モジュール式セクションによりインパクトゾーン設計の柔軟性を確保

設置

• 調整可能なアイドラーセット（idler）が利用可能で、複数ベッド間に配置してアライメントを保持し、保守を容易にするよう設計されています

仕様 / 技術仕様

• 最大ベルト速度：1000 fpm (5 m/sec)
• 最大温度範囲：-40°F〜180°F（-40°C〜82°C）
• セクション寸法：2'（600 mm）セクション
• 構造：CEMA D
• 調整可能なトラフ角度：20°、35°、45°
• スライバーバー材料：1"（25 mm）UHMWポリエチレンおよびアルミ押出材
• インパクトバーマテリアル：1"（25 mm）UHMWポリエチレン、ゴムクッションおよびスチールベース
• インパクトエネルギー（スタイル別）：
  • MSB（slider）：最大200 lb-ft（最大25 kg-m）
  • MIB（impact）：最大1500 lb-ft（最大200 kg-m）
• 対応ベルト幅：24"〜72"（600〜1800 mm）
• シムの要件（インパクトベッドサイズおよびアイドラータイプ別）：
  • CEMA CまたはDアイドラー（5" / 125 mm）：
    • 24"–36"（600–900 mm）：(1)シムキットを使用；アイドラーを0.5"（13 mm）上げる
    • 42"–72"（1050–1800 mm）：シム不要
  • CEMA CまたはDアイドラー（6" / 150 mm）：
    • 24"–36"（600–900 mm）：シム不要
    • 42"–72"（1050–1800 mm）：(1)シムキットを使用；ベッドを0.5"（13 mm）上げる
  • CEMA Eアイドラー（6" / 150 mmおよび7" / 175 mm）：
    • 36"–60"（900–1500 mm）：(3)シムキットを使用；6"アイドラーの場合ベッドを1.5"（38 mm）上げる；7"アイドラーの場合(4)シムキットを使用しベッドを2"（50 mm）上げる
    • 72"（1800 mm）：(4)シムキットを使用；6"アイドラーの場合ベッドを2"（50 mm）上げる；7"アイドラーの場合(5)シムキットを使用しベッドを2.5"（64 mm）上げる
