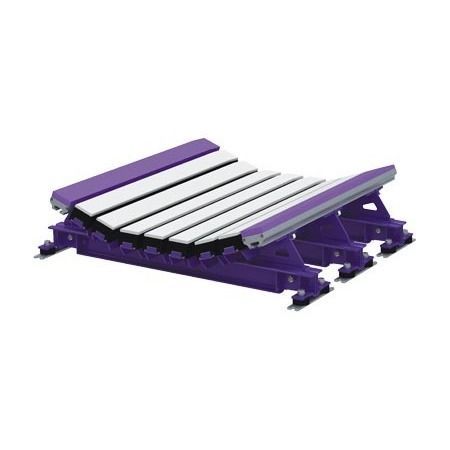

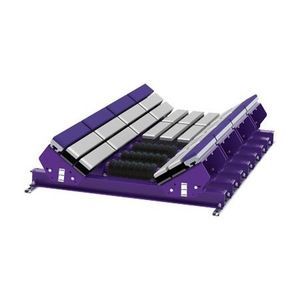

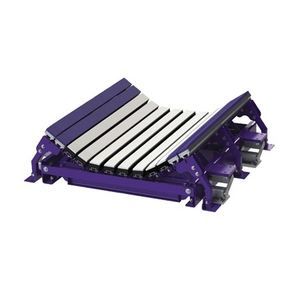

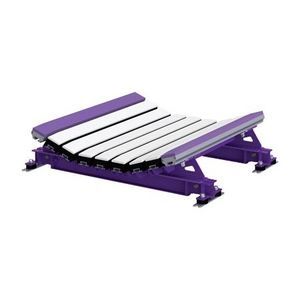

コンベヤベルトローディングステーションインパクトベッド DRX™ 750

DRX™ 750インパクトベッドは、積込ゾーンでのベルト保護を最大化するよう設計された重荷重用コンベヤインパクトベッドです。Velocity Reduction Technology™と堅牢なコンポーネントを組み合わせ、衝撃エネルギーを吸収しつつ保守を簡素化します。

特長と利点

• 積込エリアでのベルト保護を目的に設計されたシステム全体
• Impact Bar SupportsやIsolation Mountsを含む独自のVelocity Reduction Technology™により、衝撃吸収力を2段階で低減
• Slide-Out Serviceにより迅速で安全な保守アクセスが可能
• トラフ角：20°および35°（その他の角度は別途見積り）
• ベッド長さ：4'（1200 mm）および5'（1500 mm）

設置

• 保守および設置にはImpact Bed Handy Wrenchの使用を推奨（設置工具参照）

シム要件（表の要約）

• CEMA C または D アイドラ（5" / 125 mm および 6" / 150 mm）の場合：
  • 24"–36" (600–900 mm)：5" アイドラ — (1) シムキットを使用しアイドラを0.5" (13 mm) 持ち上げる；6" アイドラ — キット不要
  • 42"–72" (1050–1800 mm)：5" アイドラ — キット不要；6" アイドラ — (1) SHIM-KITL を使用しベッドを0.5" (13 mm) 持ち上げる
• CEMA E アイドラ（6" / 150 mm および 7" / 175 mm）の場合：
  • 36"–60" (900–1500 mm)：6" アイドラ — (3) SHIM-KITL を使用しベッドを1.5" (38 mm) 持ち上げる；7" アイドラ — (4) SHIM-KITL を使用しベッドを2" (50 mm) 持ち上げる
  • 72" (1800 mm)：6" アイドラ — (4) SHIM-KITL を使用しベッドを2" (50 mm) 持ち上げる；7" アイドラ — (5) SHIM-KITL を使用しベッドを2.5" (64 mm) 持ち上げる

仕様 / 技術情報

• モデル：DRX™ 750
• メーカー：Flexco
• 最大ベルト速度：1000 fpm (5 m/sec)
• 使用温度範囲：-40°F ～ 180°F (-40°C ～ 82°C)
• インパクトバー材質：UHMWポリエチレン、ゴムクッション、アルミ押出し
• 衝撃エネルギー / 定格：DRX750 — 200～750 lb-ft (約25～100 kg·m)
• 対応ベルト幅：24" ～ 72" (600 ～ 1800 mm)
• ベッド長さ：4' (1.2 m) および 5' (1.5 m)
• トラフ角：20°および35°（その他の角度は別途見積り）
• トン数の例：ベルト幅とベッド長によりおおよそ8,100～19,000 ton/hr（バリアントにより変動）
• 保守：Slide-Out Service による容易なアクセス；対応設置工具：Impact Bed Handy Wrench
• 交換部品・アクセサリ：Impact Bar Bolt Kit、Impact Bar Supports、Isolation Mount Kit、Impact Bars（UHMWバリエーション）、Shim Kits、Slider Bars、Handy Wrench 等
