鋼鉄製品用ビームクランプ RMC1 series

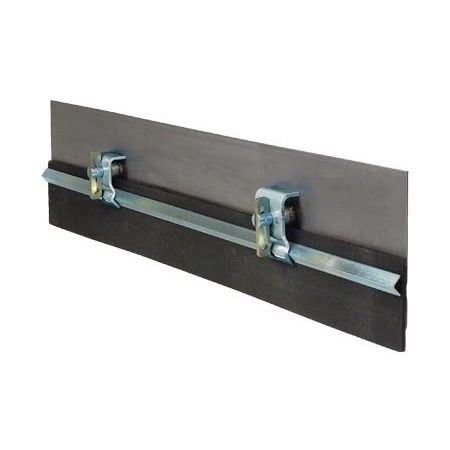

RMC1 スカートクランプは、コンベヤの投入部でスカートボードとスカートゴムを固定し、材料の飛散、清掃作業およびコンベヤの稼働停止を低減します。

特長と利点

• 部品点数が少なく、手順に沿った簡単な取り付け
• コンベヤ側面からの安全な作業アクセス（据付・メンテナンス）
• クランプピンのロッキングウェッジにより素早い調整が可能
• 振動防止ピンにより作動中のピンロックを維持
• 狭小スペースや携帯機器向けにLS（Limited Space）モデルあり
• 特殊または長尺対応のPick-A-Length（PAL）PAK オプションあり
• 溶接不可の場合はボルトオンPAL PAKを利用可能

取付け

• スカートボードおよびゴムは含まれません
• 標準のスカートクランプ1個は、クランププレート2枚（Standard または LS）、クランプピン2本、クランプバー1本（4' / 1.2 m）を含みます
• Pick-A-Length（PAL）PAK はクランププレート2枚とクランプピン2本を含みます — クランプバー（1" x 1" x 1/8" アングル）はお客様が必要長で供給してください

PAL PAK 必要数（システム長）

• スカーティングシステム長 → 必要な PAL PAK 数
  • 1'-4' (0.3 m–1.2 m): 1
  • 5'-8' (1.5 m–2.4 m): 2
  • 9'-12' (2.8 m–3.8 m): 3
  • 13'-16' (4.0 m–4.9 m): 4
  • 17'-20' (5.2 m–6.1 m): 5

技術仕様

• モジュールサイズ：4' (1200 mm)
• スカートゴム厚さ範囲：5/16" ～ 3/4" (8 ～ 19 mm)
• 全高：Standard 7" (180 mm); LS 4.5" (115 mm)
• ピンからクランプバーまでの距離：Standard 4" (100 mm); LS 2.5" (65 mm)
• 標準スカートクランプに含まれるもの：クランププレート2枚（Standard または LS）、クランプピン2本、クランプバー1本（4' / 1.2 m）
• PAL PAK はクランププレート2枚とクランプピン2本を含む；クランプバーはお客様が供給（1" x 1" x 1/8" アングル）
