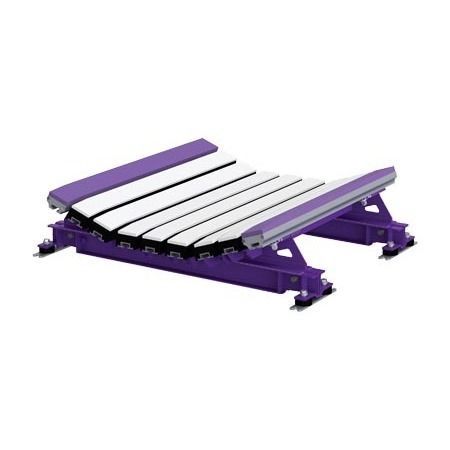

コンベヤベルトローディングステーションインパクトベッド DRX™ 200

DRX-143-100 インパクトベッドは、荷重ゾーンでベルトを最大限に保護するよう設計されており、衝撃吸収コンポーネントをベッド全体に統合しています。堅牢な構造、衝撃エネルギーの低減、保守性向上によりベルト寿命と稼働率の延長を図ります。

特長と利点

• 荷重ポイントでのコンベアベルト保護を目的とした一体型システム。
• インパクトバーサポートとアイソレーションマウントを含む独自の速度低減技術（Velocity Reduction Technology）により、2段階の衝撃エネルギー低減を実現。
• スライドアウトサービス（Slide-Out Service）設計により、迅速で安全な保守が可能。
• 異なる設置条件に対応する複数のベント角およびベッド長を用意。

DRX200、DRX750、DRX1500 のシム（shim）要件

• 表：CEMA C または D（5" / 125 mm）および CEMA C または D（6" / 150 mm）ローラ
  • インパクトベッドサイズ | CEMA C または D、5" (125 mm) ローラ | CEMA C または D、6" (150 mm) ローラ
  • 24"〜36" (600〜900 mm) | (1) シムキットを使用；ローラを0.5" (13 mm) 上げる | キット不要
  • 42"〜72" (1050〜1800 mm) | キット不要 | (1) SHIM-KITLを使用；ベッドを0.5" (13 mm) 上げる
• 表：CEMA E（6" / 150 mm）および CEMA E（7" / 175 mm）ローラ
  • インパクトベッドサイズ | CEMA E、6" (150 mm) | CEMA E、7" (175 mm)
  • 36"〜60" (900〜1500 mm) | (3) SHIM-KITLを使用；ベッドを1.5" (38 mm) 上げる | (4) SHIM-KITLを使用；ベッドを2" (50 mm) 上げる
  • 72" (1800 mm) | (4) SHIM-KITLを使用；ベッドを2" (50 mm) 上げる | (5) SHIM-KITLを使用；ベッドを2.5" (64 mm) 上げる

設置

• インパクトベッド用ハンディレンチ（Impact Bed Handy Wrench）は、設置と保守時に便利です。使用可能な設置工具と指示を参照してください。

仕様／技術データ

• モデル／シリーズ：DRX-143-100 Impact Beds
• 最大ベルト速度：1000 fpm (5 m/s)
• 使用温度範囲：-40°〜180° F（-40°〜82° C）
• インパクトバー材質：UHMW ポリエチレン、ゴムクッション、アルミ押出材
• インパクトエネルギー定格：最大 200 lb-ft (DRX200)
• 対応ベルト幅：24"〜72" (600〜1800 mm)
• ベント角：20° および 35°（その他の角度は別途見積り）
• ベッド長：4' (1.2 m) および 5' (1.5 m)
