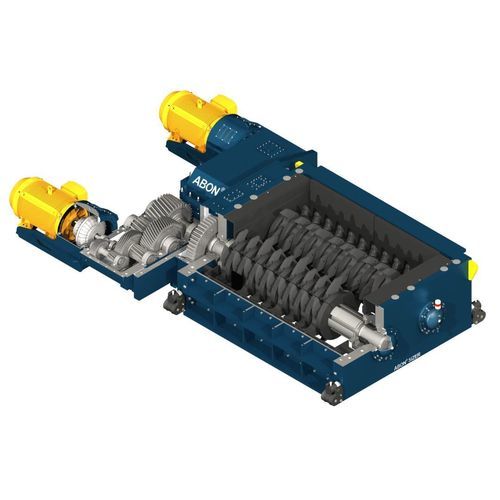

ダブルローラクラッシャ－ RollSizer series

据え置き型プライマリー大容量

概要
鉱石の一次〜四次破砕向けロールサイザー。大粒で軟質または粘着性のある供給物に対応するABON® Low Speed Sizerと、中硬質材料向けの高処理能力を想定したRollSizerの2系統を紹介。粒度制御、ファイン削減、モジュラーな摩耗部品、保守性に重点を置くソリューションです。

主要製品ファミリー

• ABON® Low Speed Sizer — 低ロール速度、高トルク、特殊歯形。大粒・軟質・粘着性材料やピット内破砕（IPCC）に適合。
• RollSizer — 回転ロールと交換可能な破砕セグメントを備えた高処理能力型。中硬質および粘性材料の一次〜三次破砕向け。

主な特長

• 運用の柔軟性：一次〜三次の用途に対応する複数サイズ・構成。ロール径や歯/セグメント選択が可能。
• 摩耗・保守設計：交換可能な歯先・破砕セグメント、外部調整可能なコーム、軸溝に差し込む歯でシャフトを外さず交換可能。
• 制御破砕：低端速度（ABON®）や交換式セグメント（RollSizer）によりファインや粉塵を低減し、下流処理を最適化。

用途

• 粒度制御とファイン低減が必要な鉱石の一次、二次、三次破砕。
• ABON®：大容量・粘着性・軟質原料、IPCC構成に適合。RollSizer：高処理能力設備や中硬質材料処理に適合。

動作原理

• ABON® Sizer：低軸端速度と高トルク、特殊歯形を採用。材は破砕室上部から投入され回転軸間を通過して目標粒度に破砕される（典型的な端速度は一次で約0.8 m/s、三次で約1.8 m/s）。
• RollSizer：回転ロールと交換可能な破砕セグメント、コームオプションを持つコンセプト。ロール間隔やセグメント形状を構成して処理量や製品品質を達成する。

設計・保守機能

• ABON®：歯が機械加工された軸溝に差し込まれ、軸を外さず交換可能。低回転で動的荷重と摩耗を低減。CenterSizerでは調整可能なブレーカーバーと交換可能な歯先を採用。
• SideSizers / RollSizer：外向きに回転するロールが側壁に対して動作、統合された破砕コームは外部から調整可能で反転使用による二次摩耗面の確保が可能。ロールは複数バリアントの交換可能セグメントを使用。

モデルと比較ハイライト
最大給料寸法（CenterSizer / SideSizer）
480–850 mm（CenterSizer例） / 200–300 mm（SideSizer例）

処理能力（代表値）
〜1,500 t/h（小型ABON®/RollSizer） / 〜2,500 t/h（大型RollSizer例）；特注構成で〜10,000 t/hまで対応可能

設置電力（代表値）
55–220 kW（小型／ABON®） / 160–500 kW（大型RollSizer例）

製品固有の注記

• ABON®：低〜超高トン数の用途で実績があり、複数段構成のIPCCで12,000 t/h超を達成した事例がある。
• RollSizer：高処理能力と製品品質に合わせたカスタム設計が可能。破砕段や目標粒度に応じた運転バリアントが適用される。

サービス & サポート
設計、検査、改造、修理およびオーバーホールを認証済み部品で実施。現地組立技術者およびFLSmidth製品と他社機械向けのサービスセンターサポートを提供。

技術仕様

• 製品ファミリー：ABON® Low Speed Sizer; RollSizer
• 典型的なABON®端速度：約0.8 m/s（一次）〜約1.8 m/s（三次）
• 最大給料寸法（参考）：CenterSizer例 480–850 mm；SideSizer例 200–300 mm
• 処理能力（参考）：ABON®/小型RollSizers最大約1,500 t/h；大型RollSizers最大約2,500 t/h；特注構成で最大約10,000 t/h
• 設置電力（参考）：55–220 kW（小型/ABON®）；160–500 kW（大型RollSizer）
• 摩耗部品：交換可能な歯先（ABON®）、交換式破砕セグメントおよび側面コーム（RollSizer/SideSizer）
• 運転モード：CenterSizer（一次、ローラー間隔が中心方向）; SideSizer（二次、外向き回転ローラーと側壁間の間隔）
