固定式ターボ型コンプレッサー TCH Series

エネルギー生産用タービン用

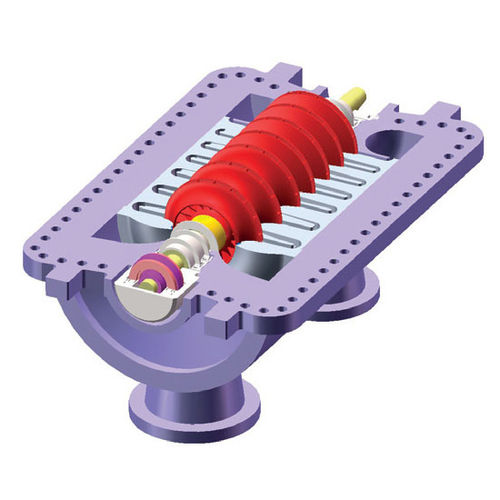

TCHプロセスコンプレッサは水平分割タイプであり、ケーシングはロータ軸に平行な平面上に接合された2つの半分によって作られることを意味する。 この設計では、低圧および中圧アプリケーション（最大40 bar）が典型的です。 この構成では、配管ノズルがケーシングの下半分に配置されているケースの大部分として、検査とメンテナンスのためのすべての内部に簡単にアクセスでき、ジョイントを外し、上部ケーシング、ローターおよび他の内部部品を持ち上げるだけで、プロセスを除去することなく、保守することができます。補助配管。 API617準拠のTCHセリエコンプレッサは、必要なヘッドに応じて、1〜10羽根車を実装し、さまざまな流路構成に配置することができます。 ステージ間冷却が不要な場合は、通常、1 つのボディと 1 つのフローパスを持つストレート (インライン) 構成になります。 インタークーリングが必要な場合、通常、機械構成はインライン（コンパウンド）またはバックツーバック配置のいずれかで、1つのボディと2つのフローパスを持つ2つのセクションコンプレッサーになります。 また、1つのシングルボディと2つのインレット流路が1つのアウトレットに収束する高流量/低ヘッドアプリケーション向けにダブルフロー構成も利用できます。
