コンパクトターボ型コンプレッサー TCB Series

固定式エネルギー生産用タービン用

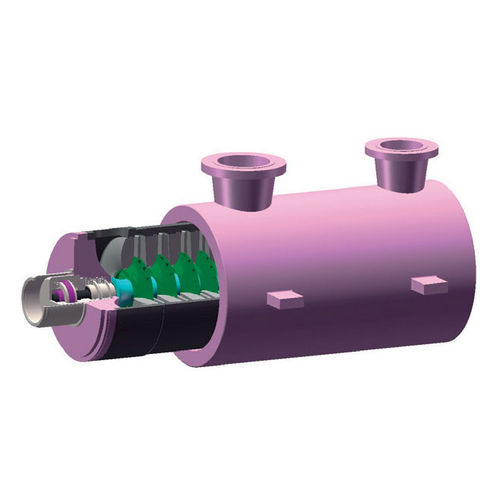

TCB プロセスコンプレッサは垂直分割タイプで、エンドカバーはボルト締めまたはせん断リングによって本体に固定されています。 プロセスフランジは、通常、シリンダの上部領域、インラインまたは傾斜に取り付けられます。 このタイプの機械は、通常、高圧（40バール以上）および重要なサービスアプリケーション（水素混合物、有毒ガス）のために選択されます。 ロータと固定内部は、円筒形の内部バンドルとして組み立てられます。 エンドカバーを取り外すことにより、このバンドルは外側ケーシングの一端を通って軸方向に挿入または除去されます。 通常、TCHマシンよりもコンパクトで、TCLバレルコンプレッサにはケーシングあたり2〜9羽根車が取り付けられています。 ジャーナル軸受とスラスト軸受はどちらもチルトパッドタイプです。 ドライガスタイプのメカニカルシールは、シャフト端には標準的な選択肢ですが、段間シールはラビリンスタイプです。 ロータとダイヤフラムの検査とメンテナンスにはインナーバンドルの取り外しが必要ですが、ベアリングやシャフトエンドシールは外部から直接アクセスできるため、これらの操作が容易になります。
