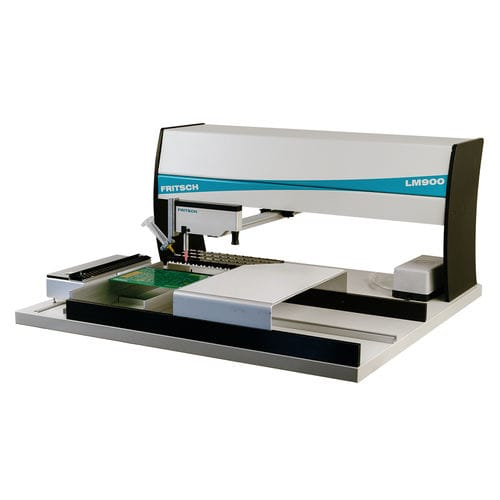

手動式ピックアンドプレース装置 LM900

SMT

LM900は、当社のマニュアルマニピュレーターシリーズの基本システムです。 主に試作や小ロット生産、単品部品の後入れなどに使用できます。 スムーズに動く組立ガイドとハンドレストにより、疲れにくい作業を実現します。LM900 は、手動の SMD アセンブリにコスト効率よく参入することができます。 このように、LM900とLM901は、世界で最も売れているピック＆プレースシステムの1つです。 ユニバーサル回路基板ホルダーは、調整可能な弾性保持フィンガーを使用して、片面および両面の基板を安全に保持します（上の写真を参照）。また、大型の回路基板にも対応しています。 カスタム基板ホルダーをご希望の場合は、当社の開発部門にご相談ください。 他に類を見ないガイドシステムを採用した組立ヘッドは、日々の作業を快適で疲れないものにしています。すべての制御要素は、論理的かつ人間工学的に配置されており、ユーザーに最適な方法でサポートします。 再配置可能なハンドレストは、標準バージョンのマシンにすでに含まれています。 アセンブリヘッドには、特許取得済みの定力式台形スプリングを搭載しています。このスプリングの張力は、Z軸の全範囲にわたって均等に配分されます。 アセンブリヘッド全体がメンテナンスフリーです。 5/10 ccのシリンジを保持するホルダーを備えており、外部コントロールによるディスペンシングにも使用できます（納品範囲に含まれていません）。 アセンブリヘッドに取り付けられたカメラで、ピック＆プレースのプロセス全体をモニターで拡大して見ることができます。 0201や0402のような小さな部品も正確に配置することができます。
