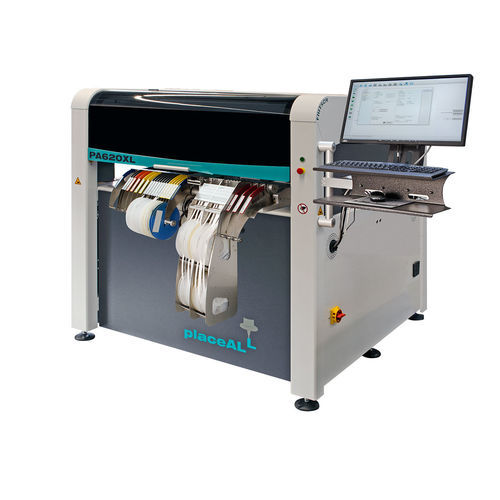

LED用ピックアンドプレース装置 placeALL®620XL

BGASMT独立型

概要
placeALL®620XLはplaceALL®シリーズで最大の実装スペースを提供します。大型の基板プロジェクトにも対応でき、複数のトレイやフィーダーを搭載する余裕があります。最大346の供給ポジションを構成可能です。前方にインラインシステムを統合した場合でも、262の供給ポジションと複数のトレイ用スペースが確保されます。特定レイアウト向けに分割フレーム（オプション）を用意しています。

適用分野
低〜中量向けのSMT実装およびディスペンス。実装能力は最大10,500部品/時（2ヘッド）／6,000（4600 / IPC9850）。

供給ユニット

• テープ、スティック、テープ断片、トレイ、バラ部品からの供給に対応。

対応部品
0201チップから70 × 70 mmのファインピッチ（ピッチ0.3 mm）まで、BGA、µBGA、CSP、QFNおよびコネクタや配線済みTHT LED等の特殊部品に対応。

製品比較（placeALL®620 | placeALL®620L | placeALL®620XL）
placeALL®620 | placeALL®620L | placeALL®620XL
8または12 mm single tape FEEDER用 108スロット | 8または12 mm single tape FEEDER用 144スロット | 8または12 mm single tape FEEDER用 176スロット
最大 8 mmテープ 208ポジション | 最大 8 mmテープ 248ポジション | 最大 8 mmテープ 248ポジション
最大 2組の実装ヘッド | 最大 2組の実装ヘッド | 最大 2組の実装ヘッド
フィーダー装着時プラットフォーム 2000 x 1500 x 1600 mm | フィーダー装着時プラットフォーム 2350 x 1500 x 1600 mm | フィーダー装着時プラットフォーム 2350 x 1800 x 1500 mm
10500（2ヘッド） 6000（4600 / IPC9850）部品/時 | 10500（2ヘッド） 6000（4600 / IPC9850）部品/時 | 10500（2ヘッド） 6000（4600 / IPC9850）部品/時

技術仕様

• 8または12 mm single tape FEEDER用 176スロット
• 最大 8 mmテープ 346ポジション
• 最大 2組の実装ヘッド
• 最大 2組のディスペンスヘッド
• 分割フレーム（オプション）
• 最大基板サイズ：910 x 760 mm
• フィーダー装着時プラットフォーム：2350 x 1800 x 1500 mm
• 動作モード：スタンドアローンまたはインライン
