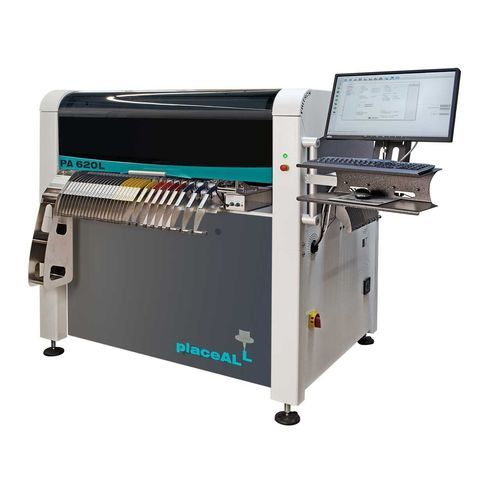

LED用ピックアンドプレース装置 placeALL®620L

BGASMTモジュール式

製品情報
placeALL®620Lはモジュラー設計で、placeALL®620より大きな搭載領域を備えています。0201チップからピッチ0.3 mmのファインピッチ部品やBGAまで幅広い部品に対応し、複雑なプロジェクトの柔軟な組立が可能です。最大284ポジションのフィーダ（設定可能）とインテリジェントなソフトウェアにより、段取り時間を最小化します。搭載領域全体を使用して大判基板（最大910 × 430 mm）の実装も可能です。

適用分野
小～中量向けのSMT実装およびディスペンス。処理能力：最大10,500部品/時（2ヘッド）；6,000（4600 / IPC9850）。

給装ユニット

• テープ、スティック、テープ区間、トレイ、ばら部品からの給装

対応部品

• 0201チップ～ファインピッチ70 × 70 mm、ピッチ0.3 mm
• BGA、µBGA、CSP、QFN
• コネクタや配線済みTHT LEDなどの特殊部品

製品比較

• placeALL®620：8または12 mm single tape FEEDER用108スロット；8 mmテープ最大208ポジション；最大2組立ヘッド；フィーダ含むプラットフォーム2000 × 1500 × 1600 mm；10,500（2ヘッド）／6,000（4600 / IPC9850）部品/時。
• placeALL®620L：8または12 mm single tape FEEDER用144スロット；8 mmテープ最大248ポジション；最大2組立ヘッド；フィーダ含むプラットフォーム2350 × 1500 × 1600 mm；10,500（2ヘッド）／6,000（4600 / IPC9850）部品/時。
• placeALL®620XL：8または12 mm single tape FEEDER用176スロット；8 mmテープ最大248ポジション；最大2組立ヘッド；フィーダ含むプラットフォーム2350 × 1800 × 1600 mm；10,500（2ヘッド）／6,000（4600 / IPC9850）部品/時。

技術仕様

• 8または12 mm single tape FEEDER用144スロット
• 8 mmテープ最大248ポジション
• 最大284フィーダポジション（設定可能）
• 最大2組立ヘッド
• 最大2ディスペンスヘッド
• 分割可能なフレーム（オプション）
• 最大基板サイズ：910 × 430 mm
• プラットフォーム：フィーダ搭載時2350 × 1500 × 1600 mm
• スタンドアローンまたはインライン運用
• 処理能力：最大10,500部品/時（2ヘッド）；6,000（4600 / IPC9850）
