産業用ラック

貯蔵用倉庫垂直ストレージオーダーメイド

製品概要

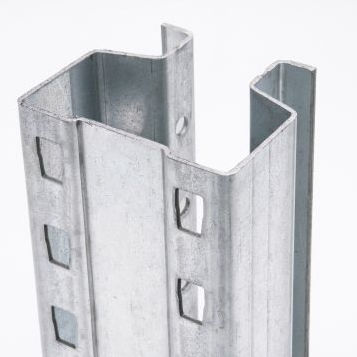

当社はパレットラックおよび工業用メザニン用の支柱（uprights）向けにロール成形ラインを設計しています。表面品質、厳しい公差、再現性が組立ておよび部品の確実な嵌合に不可欠な用途向けです。ラインは産業仕様に合わせて構成され、組立て可能な支柱を生産します。

ロール成形ソリューションと利点

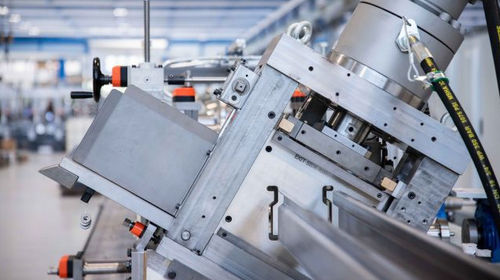

Gaspariniのロール成形ソリューションは、生産速度、迅速な段取り替えの柔軟性、ソフトウェア統合を組み合わせてライン効率を最大化します。

• 品質と公差：材料厚や生産速度に関わらず表面仕上げと厳しい寸法公差を維持し、正確に嵌合する支柱を生産します。
• スプリングバック制御：冷間ロール成形と切断の組合せによりヘッド・トゥ・テール効果を低減し、より直線的で安定したプロファイルを得られます。
• 超高速段取り：セクション変更と再装備が迅速（TWIN：セクション変更 < 5分、PRO：セットアップ < 1時間、交換可能カセット：再装備 < 1時間）。
• ソフトウェアと接続性：専用HMI、ERP連携、製造・レポート向けの柔軟なインポート/エクスポート形式、直感的なアーキテクチャによる素早い立ち上げとフォーマット変更。

ライン内統合の補助技術
Gaspariniはライン内に補助機器を統合し、完全な工程と製品仕上げを提供します。支柱生産に含まれるプロセスは以下の通りです：

• 矯正装置
• パンチング装置
• 切断装置

ライン内オプション機器
効率と稼働率向上、段取り時間短縮のためのオプション機器：

• 自動コイル供給システム
• 板継手装置
• クイック金型交換システム
• 自動搬出システム
• 自動積み重ね・梱包・結束・ラベリングシステム

主な技術データ

• 板厚範囲：最大 5 mm
• 生産速度：最大 30 m/min
• プロファイル長さ：1,000 mm ～ 14,000 mm
• 最大プロファイルサイズ：L 180 mm × H 160 mm
• 成形技術：TWINおよびPROシステム、迅速なサイズ変更用の交換式カセットをオプションで搭載可能

安全上の注意
デモや撮影時に保護カバーや防護柵が取り外されている場合があります。安全に作業するため、すべての保護装置と安全設備が設置され、正常に機能していることを確認してください。

技術仕様

• 板厚：最大 5.0 mm
• 生産速度：最大 30 m/min
• 段取り時間：TWIN セクション変更 < 5 分；PRO セットアップ < 1 時間；交換カセット 再装備 < 1 時間
• 柔軟な成形技術：交換式カセット、TWIN
• プロファイル長さ範囲：1,000 mm ～ 14,000 mm
• 最大プロファイル寸法：L 180 mm × H 160 mm
• 組込補助プロセス：矯正、パンチング、切断
• 利用可能なラインオプション：自動コイル供給、板継手、クイック金型交換、自動搬出、自動積載/梱包/結束/ラベリング
• ソフトウェアと接続性：専用HMI、ERP統合、製造とレポート用の柔軟なインポート/エクスポート
