棚用ロール成形機

プロファイル用C形鋼棚用ビーム

概要
当社は、産業用ラックおよびメザニン床向けのビームおよび横材の製造に特化したロール成形ラインを設計・納入します。これらのソリューションは、高い生産性、寸法の繰り返し精度、およびプロセスの完全な統合を必要とするラック製造業者向けに設計されています。

主な技術仕様

• 板厚範囲：最大 2.0 mm（0.08 in）
• 生産速度：最大 60 m/min（197 ft/min）
• 成形技術： TWIN、PRO
• セットアップ時間：TWIN 約5分未満；PRO 約1時間未満
• プロファイル長さ：1,000 mm ～ 6,000 mm（39 in – 236 in）

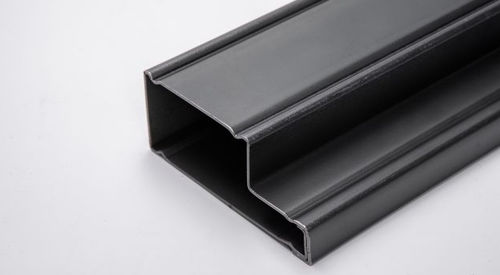

• 最大プロファイル例：ボックスビーム／段付きビーム 最大 L 60 × H 200 mm（2.4 in × 7.9 in）；C型プロファイル 最大 L 800 × H 80 mm（31.5 in × 3.1 in）

ロール成形用補助技術

• 矯正（ストレートニング）システム
• パンチング（穿孔）システム
• カッティング（切断）システム

インラインオプション

• 自動コイル供給システム
• シート結合ユニット
• クイックダイチェンジシステム

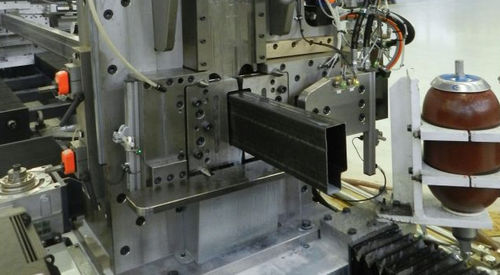

• コネクタ用 HF 自動溶接ユニット
• 自動排出システム
• 自動積み重ね、梱包、バンド掛け、ラベリングシステム

品質、許容差、材料歩留まり
表面品質および厳しい寸法許容差は、精密に結合または嵌合されるビームや横材にとって不可欠です。ロール成形プロセスと最適化された切断を組み合わせることで、ばね戻りを低減し、最終製品の歩留まりを改善し、スクラップや手直しを最小化します。

ソフトウェアと Industry 4.0 統合

• ロール成形ライン制御用の専用 HMI インターフェース
• 顧客管理システムとのデータ同期を可能にする ERP 統合
• 生産、トレーサビリティ、報告のための複数フォーマットでのデータ入出力に対応する互換性と柔軟性

利点

• セットアップ時間の短縮と稼働率の向上（クイックチェンジのための TWIN）
• 寸法の繰り返し精度とパレットラック用途に適した表面仕上げ
• コイルから積み重ねまでのモジュール式で完全統合可能なライン
• 運用効率と報告を可能にする専用ソフトウェア

技術仕様

• 板厚：最大 2.0 mm / 12 gauge
• 生産速度：最大 60 m/min（197 ft/min）
• セットアップ時間：TWIN 約5分未満；PRO 約1時間未満
• 柔軟なロール成形技術：交換可能、TWIN
• プロファイル長さ：1,000 mm – 6,000 mm（39 in – 236 in）
• 最大プロファイル例：ボックス／段付きビーム 最大 L 60 × H 200 mm；C プロファイル 最大 L 800 × H 80 mm
• 統合補助ステーション：矯正、パンチング、切断
• インライン自動化オプション：コイル供給、シート結合、クイックダイチェンジ、コネクタ用 HF 溶接、排出、積み重ね／梱包／バンド掛け／ラベリング
• ソフトウェア機能：専用 HMI、ERP 統合、マルチフォーマット入出力
