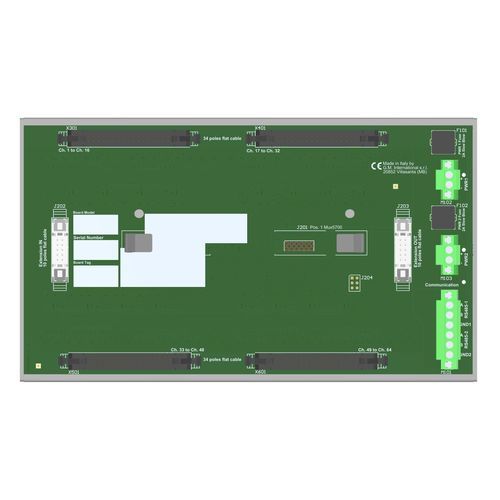

差し込み式端子台 TBE-D5001-HRT-003

パワープラスチック

このエンクロージャー付きターミネーションボード(TBE)は、HART®対応4/20 mAフィールドループのリモートモニタリングを可能にします。これは、ローカルにマウントされた1つのHART® マルチプレクサモデム5700シリーズと、フィールドスマートデバイスにアクセスするためのインターフェースコネクタによって実現されます。シングルTBE-D5001-HRT-003ターミネーションボードは64チャンネルをサポートし、HART® マルチプレクサモデム5700シリーズで利用可能な256チャンネル全てを管理するために、追加ユニット（最大4台）で拡張可能です。Muxユニットは、RS-485インターフェースを介して、専用のデバイスタイプマネージャー（DTM）を介して、FDTベースのソフトウェアパッケージ（PACTware™など）を実行する外部PCに接続します。PCはマルチドロップRS-485モードで、異なるボード上の複数のMuxユニットと通信できます。HART®終端ボードTBE-D5001-HRT-003は、信号ループに干渉しないとしてSIL 3認証を取得しています。TBEの24 Vdc電源は、冗長電源のために2つのプラグイン端子台に接続されています。2HART® マルチプレキシングボード最大64アナログ信号（256まで拡張可能）デュアルコンデンサで絶縁された4/20mAループ（短絡防止）RS-485ケーブルシールドを接続する専用端子RS-485ケーブルマルチドロップを容易にするダブル端子ケーブルの設置とメンテナンスコストを低減冗長電源シングルDINレールマウントキット用マウントハードウェア提供技術仕様：ポジション数：1 x HART® マルチプレクサモデム 5700 シリーズ最大チャンネル数：1枚のボードで64、4枚のボードと1台のHART® マルチプレクサモデム5700シリーズで256まで拡張可能。電圧：公称24 Vdc (20～30 Vdc)、逆極性保護、冗長電源用ダブル端子台、電源電圧を混合するためのORダイオード付き：消費電流： 35 mA @ 24 Vdc、フル・トポロジー（4枚のボード）、代表値。接続： 極性プラグイン式ディスコネクト・スクリュー端子台により、最大2.5 mm²までの終端に対応：HARTインターフェース接続：4 x 34極リセプタクルコネクタ（雌型嵌合コネクタが必要）HARTインターフェースケーブル：フラットケーブルCABF032.チャンネル間絶縁電圧：50 V.追加TBsインターフェース接続：2 x フラットケーブル10極雄型コネクタ（雌型嵌合コネクタが必要）追加TBsインターフェースケーブル：フラットケーブルCABF022、CABF023、CABF024.動作温度：-40～+70 °C.最大高度：2000 m a.s.l.保管温度：-45～+80 °C.取り付けタイプ：重量：約710 g（+ 50 gプラスチッククリップまたは380 g金属クリップ）。設置場所：安全エリアまたはゾーン2、グループIIC T4、またはクラス1、Div.2、グループA、B、C、D、T4.寸法：幅235mm、奥行き135mm、高さ154mm。
