差し込み式端子台 TBE-D5001-HRT-005

パワープラスチック

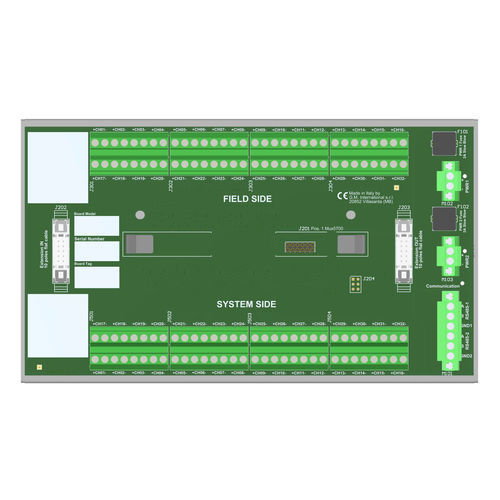

ターミナル出力付きSIL3 HART® Muxターミネーションボード (1/5 V入力信号付きAIカード用)このエンクロージャー付きターミネーションボード(TBE)は、HART®対応4/20 mAフィールドループのリモートモニタリングを可能にします。これは、ローカルにマウントされた1つのHART® マルチプレクサモデム5700シリーズと、関連するループにアクセスするための端子台インターフェースコネクタによって実現されます。ボードはループに直列に取り付けられ、トランスミッタとレシーバの両方に対して完全に透過的です。このモデルは、1/5 V入力信号を必要とする安全PLCのAIカードとのインターフェースに適しています。1枚のTBE-D5001-HRT-005終端ボードは32チャンネルをサポートします。HART® マルチプレクサモデム5700シリーズで使用可能な全256チャンネルを管理するために、追加ユニット（最大8台）で拡張することができます。Muxユニットは、RS-485インターフェースを介して、専用のデバイスタイプマネージャ（DTM）を介して、FDTベースのソフトウェアパッケージ（PACTware™など）を実行する外部PCに接続します。PCはマルチドロップRS-485モードで、異なるボード上の複数のMuxユニットと通信できます。HART®終端ボードTBE-D5001-HRT-005は、信号ループに干渉しないとしてSIL 3認証を取得しています。TBEの24 Vdc電源は、冗長電源のために2つのプラグイン端子台に接続されています。FEATURESSIL 3 / SC 3Installation in Zone 2/Div.2HART®多重化ボード最大32アナログ信号（256まで拡張可能）フルトポロジーネットワークで最大16128スマートデバイス1/5 V入力信号を必要とするAIカードに最適（オンボード変換）デュアルコンデンサで絶縁された4/20 mAループ（短絡防止）RS-485ケーブルシールドを接続する専用端子485ケーブルシールドを接続する専用端子RS-485ケーブルのマルチドロップを容易にするダブル端子ケーブルの設置およびメンテナンスコストの削減冗長電源シングルDINレールマウントキット用のマウントハードウェアを提供一般ポジション数1 x HART®マルチプレクサモデム5700シリーズ。最大チャンネル数1枚のボードで32チャンネル、8枚のボードと1台のHART® マルチプレクサモデム5700シリーズで256チャンネルまで拡張可能。電源電圧 公称24 Vdc (20～30 Vdc)、逆極性保護、冗長電源用二重端子ブロック、電源電圧を混合するためのORダイオード付き。消費電流45 mA @ 24 Vdc、フルトポロジー（8ボード）、標準。最大2.5 mm²までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台による接続保護ヒューズ2 AタイムラグHARTインターフェース最大2.5 mm²までの終端に対応する32+32スクリュー端子台による接続チャンネル間絶縁電圧50 V。ケーブルフラットケーブルCABF022, CABF023, CABF024.環境条件動作温度-40～+70 °C.最大高度2000 m a.s.l.保管温度-45～+80 °C.。重量約1.08 kg (+ 50 gプラスチッククリップまたは380 g金属クリップ).設置場所安全エリアまたはゾーン2、グループIIC T4、またはクラス1、Div.2、グループA、B、C、D、T4.寸法幅235 mm、奥行き135 mm、高さ154 mm.技術仕様/特性モデル：TBE-D5001-HRT-005Channels:32（256まで拡張可能）電源：公称24 Vdc (20-30 Vdc)消費電流：45 mA @ 24 Vdc (代表値、ボード8枚使用時)動作温度: -40～+70 °C保存温度: -45～+80 °C最高高度: 2000 m a.s.l.取り付け：DINレール35 mm重量：約1.08 kg（+クリップ）寸法：235 x 135 x 154 mm：235×135×154mm（幅×奥行×高さ）設置場所：安全エリアまたはゾーン2、グループIIC T4、またはクラス1、Div.2、グループA、B、C、D、T4チャンネル間絶縁：50 VR冗長電源対応認証：SIL 3、ATEX、IECEx、EMC、Ex、TUV
