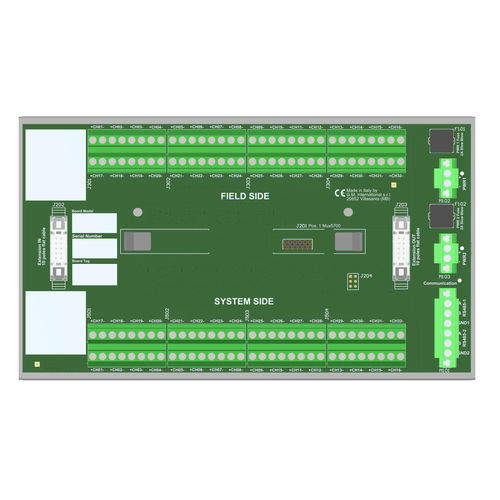

差し込み式端子台 TBE-D5001-HRT-006

パワープラスチック

SIL3 HART® Mux Term.ターミナル出力付きボード(100 Ω～150 Ω入力インピーダンスのAIカード用)このエンクロージャー付きターミネーションボード(TBE)は、HART®対応4/20 mAフィールドループのリモートモニタリングを可能にします。これは、ローカルにマウントされた1つのHART® マルチプレクサモデム5700シリーズと、関連するループにアクセスするための端子台インターフェースコネクタによって得られます。ボードはループに直列に取り付けられ、トランスミッタとレシーバの両方に対して完全に透過的です。このモデルは、入力インピーダンスが100Ω～150ΩのセーフティPLCのAIカードとのインターフェースに適しています。TBE-D5001-HRT-006終端ボード1枚で32チャンネルをサポートします。しかし、HART® マルチプレクサモデム5700シリーズで使用可能な全256チャンネルを管理するために、追加ユニット（最大8台）で拡張することも可能です。Muxユニットは、RS-485インターフェースを介して、専用のデバイスタイプマネージャ（DTM）を介して、FDTベースのソフトウェアパッケージ（PACTware™など）を実行する外部PCに接続します。PCはマルチドロップRS-485モードで、異なるボード上の複数のMuxユニットと通信できます。HART®終端ボードTBE-D5001-HRT-006は、信号ループに干渉しないとしてSIL 3認証を取得しています。TBEの24 Vdc電源は、冗長電源のために2つのプラグイン端子台に接続されています。2HART®多重化ボード最大32アナログ信号（256まで拡張可能）フルトポロジーネットワークで最大16128スマートデバイス100Ω～150Ω入力インピーダンスのAIカードに最適4/20mAループはデュアルコンデンサで絶縁（短絡防止）RS-485ケーブルシールド接続専用ターミナル485ケーブルシールドを接続する専用端子RS-485ケーブルのマルチドロップを容易にする二重端子ケーブルの設置およびメンテナンスコストの削減冗長電源シングルDINレールマウントキット用マウントハードウェア提供技術データ一般ポジション数1 x HART®マルチプレクサモデム5700シリーズ。最大チャンネル数1枚のボードで32チャンネル、8枚のボードと1台のHART® マルチプレクサモデム5700シリーズで256チャンネルまで拡張可能。電源電圧 公称24 Vdc (20～30 Vdc)、逆極性保護、冗長電源用二重端子ブロック、電源電圧を混合するためのORダイオード付き。消費電流45 mA @ 24 Vdc、フルトポロジー（8ボード）、代表値。最大2.5 mm²までの終端に対応する極性プラグイン・ディスコネクト・スクリュー端子台による接続保護ヒューズ2 AタイムラグHARTインターフェース最大2.5 mm²までの終端に対応する32+32スクリュー端子台による接続チャンネル間絶縁電圧50 V。ケーブルフラットケーブルCABF022、CABF023、CABF024環境条件動作温度範囲-40～+70 °C最大高度2000 m a.s.l.保存温度範囲-45～+80 °C。重量約1.08 kg (+ 50 gプラスチッククリップまたは380 g金属クリップ).設置場所安全エリアまたはゾーン2、グループIIC T4、またはクラス1、Div.2、グループA、B、C、D、T4.寸法幅235 mm、奥行き135 mm、高さ154 mm.ステータス：チャンネル数32CertificationsATEX：UL ATEX 5700、TBE-D5001-HRT-003、TBE-D5001-HRT-xxxシリーズ英語証明書（ヨーロッパ、UL 20 ATEX 2492X、UL、2021-02-25）EMC：5700およびTB EAC EMC適合宣言書（ユーラシア共同体、ЕАЭС N RU Д-IT.PA08.B.82359/24、CONTROL、2024-09-26）Ex：UL-cUL TBE-D5001-HRT-003、TBE-D5001-HRT-xxx シリーズ事業部（北米、E222308-20210226、UL、2021-03-18）IECEx：UL IECEx 5700、TBE-D5001-HRT-003、TBE-D5001-HRT-xxx シリーズ英文証明書（国際、IECEx ULD 20.0042X、UL、2021-02-25）SIL：TUV IT 25 SIL 0634 SIL証明書概要（国際、TUV IT 25 SIL 0634、TUV_SUD、2025-09-19）適合宣言EU適合宣言5700、TBE-D5001-HRT-xxxEU宣言終端ボードTB、TBE、TUED適合宣言G3準拠付属品TBE-FIX-PL-001TBE-FIX-MT-002CABF022CABF023CABF024技術仕様（概要）モデル：TBE-D5001-HRT-006Channels:32（256まで拡張可能）入力インピーダンス：100Ω～150Ω電源：DC24V（20～30V24Vdc（20～30Vdc）、冗長動作温度：-40～+70℃保存温度：-45～+80°CD寸法：235 x 135 x 154 mm：235 x 135 x 154 mm重量: 約1.08 kg取り付け：DINレール35 mm認証SIL 3、ATEX、IECEx、EMC、Ex
