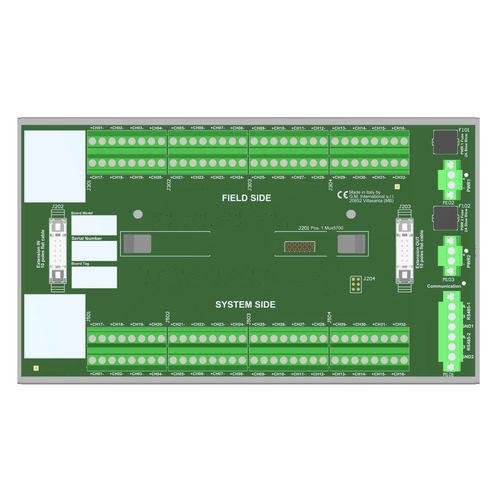

差し込み式端子台 TBE-D5001-HRT-004

パワープラスチック

SIL3 HART® Mux ターミナル。ターミナル出力付きボード(250 Ω入力インピーダンスのAIカードとAOカード用)このエンクロージャー付きターミネーションボード(TBE)は、HART®対応4/20 mAフィールドループのリモートモニタリングを可能にします。これは、ローカルにマウントされた1つのHART® マルチプレクサモデム5700シリーズと、関連するループにアクセスするための端子台インターフェースコネクタによって得られます。ボードはループに直列に設置され、トランスミッタとレシーバの両方に対して完全に透過的です。このモデルは、標準入力インピーダンス250ΩのセーフティPLCのAIカードとAOカードのインターフェースに適しています。1枚のTBE-D5001-HRT-004終端ボードは32チャンネルをサポートします。しかし、HART® マルチプレクサモデム5700シリーズで使用可能な全256チャンネルを管理するために、追加ユニット（最大8台）で拡張することも可能です。Muxユニットは、RS-485インターフェースを介して、専用のデバイスタイプマネージャ（DTM）を介して、FDTベースのソフトウェアパッケージ（PACTware™など）を実行する外部PCに接続します。PCはマルチドロップRS-485モードで、異なるボード上の複数のMuxユニットと通信できます。HART®終端ボードTBE-D5001-HRT-004は、信号ループに干渉しないとしてSIL 3認証を取得しています。TBEの24 Vdc電源は、冗長電源のために2つのプラグイン端子台に接続されています。2HART®マルチプレキシングボード最大32アナログ信号（256まで拡張可能）フルトポロジーネットワークで最大16128スマートデバイス250Ω入力インピーダンスのAIカードとAOカードに最適4/20mAループはデュアルコンデンサで絶縁（短絡防止）RS-485ケーブルシールドを接続する専用ターミナルRS-485ケーブルのマルチドロップを容易にするダブルターミナルケーブルの設置とメンテナンスコストの削減冗長電源シングルDINレールマウントキット用マウントハードウェア提供技術仕様：一般：ポジション数：1 x HART® マルチプレクサモデム5700シリーズ：最大チャンネル数：1ボードで32チャンネル、8ボードと1HART®マルチプレクサモデム5700シリーズで256チャンネルまで拡張可能。電源：電圧：公称24 Vdc (20～30 Vdc)、逆極性保護、冗長電源用二重端子ブロック、電源電圧を混在させるためのORダイオード付き消費電流：公称24 Vdc (20～30 Vdc)、逆極性保護、冗長電源用二重端子ブロック、電源電圧を混在させるためのORダイオード付き：消費電流：45 mA @ 24 Vdc、フル・トポロジー（8ボード）、代表値。接続：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm²までの終端に対応：チャネル間絶縁電圧：50 V追加TBsインターフェース：接続：フラットケーブル10極オスコネクター×2（メスの相手側コネクターが必要）ケーブル：フラットケーブルCABF022、CABF023、CABF024環境条件：動作温度：-40～+70 °C最高高度：2000 m a.s.l.保管温度：-45～+80 °C取り付け：タイプ：重量：約1.08 kg（+ 50 gプラスチッククリップまたは380 g金属クリップ）。設置場所：安全エリアまたはゾーン2、グループIIC T4、またはクラス1、Div.2、グループA、B、C、D、T4.寸法：寸法：幅235mm、奥行き135mm、高さ154mm。認証：ATEX：UL ATEX 5700、TBE-D5001-HRT-003、TBE-D5001-HRT-xxxシリーズ英語証明書EMC：5700およびTB EAC EMC適合宣言Ex：UL-cUL TBE-D5001-HRT-003、TBE-D5001-HRT-xxx シリーズディビジョンIECEx：UL IECEx 5700、TBE-D5001-HRT-003、TBE-D5001-HRT-xxx シリーズ英語証明書SIL：TUV IT 25 SIL 0634 SIL 証明書概要チャンネル数：32（追加ボードで256まで拡張可能）ステータス：アクティブ
