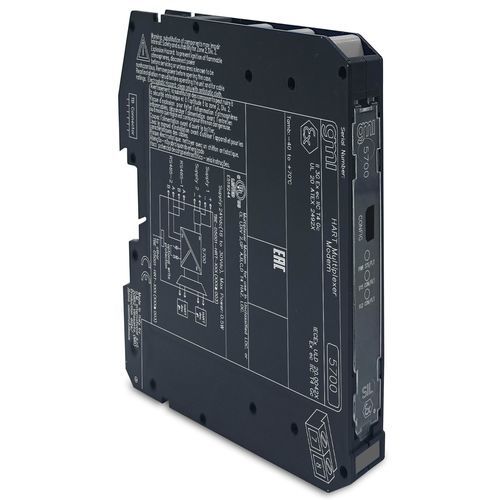

モジュール多重化装置 5700-110

HART4-20 mARS485

SIL 3 HART® Mux Modem for Termination BoardHART® マルチプレクサモデムは、HART® ネットワーク内で最大256台のスマートデバイス（トランスミッタ、I/P、比例バルブなど）をインターフェースします。各デバイスは、専用のデバイスタイプマネージャ(DTM)を通して、FDTベースのソフトウェアパッケージ(PACTware™ など)を実行するリモートPC、HART® OPCサーバー、または特定の資産管理システムによって、完全に識別、設定、監視することができます。最大63マルチプレクサモデム（16128ループ）を、RS485 HART® プロトコルを介してPCにマルチドロップモードで接続できます。このモジュールは以下のタームに取り付けられます。TB(E)-D5001-HRT-003: GMI AI/AO Term.TB(E)-D5001-HRT-004：DIN-レール取付けバリア/アイソレータまたは直接フィールド接続、4-20 mAループ信号、AIカードインピーダンス＝250 Ωで使用；- TB(E)-D5001-HRT-005：DIN-レール取付けバリア/アイソレータまたは直接フィールド接続、1-5 Vループ信号で使用；- TB(E)-D5001-HRT-006：TB(E)-D5001-HRT-007：DIN-レール取付けバリア/アイソレータまたは直接フィールド接続、4～20mAループ信号、AIカードインピーダンス＝100～150Ωで使用。終端ボードタイプは、最大チャンネル数を超えない限り、異なるインターフェースを同時に管理するために組み合わせることができます。HART® マルチプレクサモデムは、信号ループに干渉しないとしてSIL 3認証を取得しています。2最大256チャンネル（63マルチドロップ・ユニットで16128チャンネルまで拡張可能）フィールド・スマート・デバイスにアクセスするためのHART® RS-485インターフェース3ポート絶縁、フィールド・インターフェース/シリアル・インターフェース/供給カスタム終端ボードへの簡易設置技術仕様：供給電圧：公称24 Vdc（18～30Vdc）、逆極性保護、終端ボードから供給。消費電流： 20 mA @ 24 Vdc（標準）（モデムのみ）、40 mA @ 24 Vdc（フル・トポロジー（最大数の拡張ボード使用時）、標準）： 0.フィールド・インターフェース：チャンネル数：256.HART®フィールド・デバイス・リビジョン：5～7.書き込み保護：タイプ：シリアルインターフェース：タイプ：トポロジー：マルチドロップ、マスター/スレーブ接続：ボーレート：1200～115200bps、ソフトウェア設定可能：フィールド・インターフェース/シリアル・インターフェース500 V、フィールド・インターフェース/電源500 V、電源/シリアル・インターフェース500 V.環境条件:動作温度:-40～+70 °C.最高高度:2000 m a.s.l.保管温度:-45～+80 °C.取り付け:タイプ:カスタム・ターム。重量：約100 g.設置場所：安全エリアまたはゾーン2、グループIIC T4、またはクラス1、Div.2、グループA、B、C、D、T4.接続：幅235mm、奥行き135mm、高さ154mm：幅12.5 mm、奥行き123 mm、高さ120 mm。
