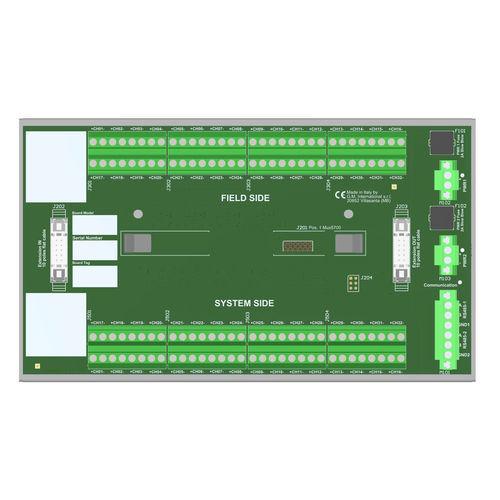

差し込み式端子台 TBE-D5001-HRT-007

パワープラスチック

SIL3 HART® Mux ターミナル。ターミナル出力付きボード (0 Ω～50 Ω入力インピーダンスのAIカード用)このエンクロージャー付きターミネーションボード(TBE)は、HART®対応4/20 mAフィールドループのリモートモニタリングを可能にします。これは、ローカルにマウントされた1つのHART® マルチプレクサモデム5700シリーズと、関連するループにアクセスするための端子台インターフェースコネクタによって得られます。ボードはループに直列に取り付けられ、トランスミッタとレシーバの両方に対して完全に透過的です。このモデルは、入力インピーダンスが0Ω～50ΩのセーフティPLCのAIカードとのインターフェイスに適しています。単一のTBE-D5001-HRT-007終端ボードは32チャンネルをサポートしています。しかし、HART® マルチプレクサモデム5700シリーズで使用可能な全256チャンネルを管理するために、追加ユニット（最大8台）で拡張することも可能です。Muxユニットは、RS-485インターフェースを介して、専用のデバイスタイプマネージャー（DTM）を介して、FDTベースのソフトウェアパッケージ（PACTware™など）を実行する外部PCに接続します。PCはマルチドロップRS-485モードで、異なるボード上の複数のMuxユニットと通信できます。HART®終端ボードTBE-D5001-HRT-007は、信号ループに干渉しないとしてSIL 3認証を取得しています。TBEの24 Vdc電源は、冗長電源のために2つのプラグイン端子台に接続されています。2HART®マルチプレキシングボード最大32アナログ信号（256まで拡張可能）フルトポロジーネットワークで最大16128スマートデバイス0Ω～50Ω入力インピーダンスのAIカードに最適4/20mAループはデュアルコンデンサで絶縁（短絡防止）RS-485ケーブルシールドを接続する専用ターミナルRS-485ケーブルのマルチドロップを容易にするダブルターミナルケーブルの設置とメンテナンスコストの削減冗長電源シングルDINレールマウントキット用マウントハードウェア提供技術仕様：ポジション数：1 x HART® マルチプレクサモデム 5700 シリーズ最大チャンネル数：ボード1枚で32チャンネル、ボード8枚とHART® マルチプレクサモデム5700シリーズ1台で256チャンネルまで拡張可能。電圧：公称24 Vdc (20～30 Vdc)、逆極性保護、冗長電源用ダブル端子台、電源電圧を混合するためのORダイオード付き：接続（電源）：極性プラグイン・ディスコネクト・スクリュー端子台により、最大2.5 mm²までの終端に対応。保護ヒューズ：2 Aタイムラグ：チャンネル間絶縁電圧：50 V追加TBsインターフェース接続：フラットケーブル10極オスコネクター×2（メスの相手側コネクターが必要）ケーブル：フラットケーブルCABF022、CABF023、CABF024動作温度：-40～+70 °C最大高度：2000 m a.s.l.保管温度：-45～+80 °C取付タイプ：重量：約1.08 kg（+ 50 gプラスチッククリップまたは380 g金属クリップ）。設置場所：安全エリアまたはゾーン2、グループIIC T4、またはクラス1、Div.2、グループA、B、C、D、T4.寸法：幅235mm、奥行き135mm、高さ154mm。
