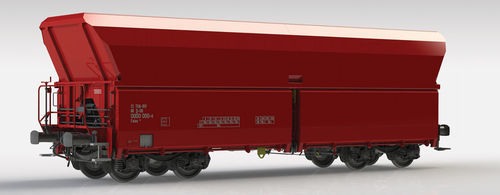

車輪付き運搬機 Falns 184

ダンプ

特長

• この自動排出型の開放ホッパー貨車は、主に石灰石などの耐候性のあるバルク材の輸送に適しています。
• 4枚の側面扉による側方排出で迅速な積荷排出を実現。すべての扉は油圧で作動します。油圧は軸駆動ポンプから供給され、緊急時にはプラットフォーム上の手動ポンプで操作可能です。
• TSI、EN、UIC の基準に基づき、RIV および TEN RIV の運行に対応する設計です。

機能

• 排出幅の選択肢：3,750 mm または 4,300 mm。
• 貨車の両側から排出操作が可能です。
• 蓄圧式油圧ポンプのエネルギーを用いて、扉は最大3回の開閉サイクルで作動できます。
• 扉の気密性：粒度 > 1 mm に対応。

パラメータ（表）
軸重：22.5 t / 軸
軌間：1,435 mm
積載限界：G1-TSI
制動方式："S"
制動タイプ：GP-A-K
90.0 t 時の最高速度：100 km/h
無積載時最高速度：120 km/h
気候条件：T<RIV>
最小曲線半径 R_min：75.0 m
緩衝器間長：12,540 mm
自重：~ 23.7 t
積載量：~ 66.3 t
積載容量：77.0 m3
積込開口：11,702 x 1,868 mm
排出長さ：10,508 mm（合計）
排出幅：3,750 または 4,300 mm
傾斜板角度：49°
区画数：2
箱体材料：炭素鋼
台車型式：BA 628.5 (K), BA 629.5 (K)
扉作動：油圧


技術仕様

• 型式：Falns 184
• 積載容量：77.0 m3
• 軸重：22.5 t / 軸
• 軌間：1,435 mm
• 積載限界：G1-TSI
• 制動方式："S"
• 制動タイプ：GP-A-K
• 90.0 t 時の最高速度：100 km/h
• 無積載時最高速度：120 km/h
• 最小曲線半径 (R_min)：75.0 m
• 緩衝器間長：12,540 mm
• 自重：~ 23.7 t
• 積載量：~ 66.3 t
• 積込開口：11,702 x 1,868 mm
• 排出長さ（合計）：10,508 mm
• 排出幅オプション：3,750 mm または 4,300 mm
• 区画数：2
• 箱体材料：炭素鋼
• 台車タイプ：BA 628.5 (K), BA 629.5 (K)
• 扉作動：油圧（軸駆動油圧ポンプ＋手動非常用ポンプ）
• 設計基準：TSI、EN、UIC（RIV および TEN RIV 運行対応）
