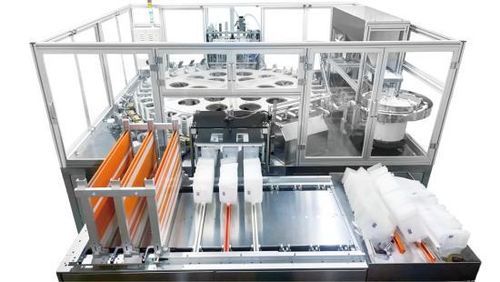

回転式シーラー GF-3000Z

全自動食品用液体

製品紹介
自動三ステーション回転式スパウト封止機は、ストローおよびスパウト付袋の自動投入と熱封を目的に設計されています。各種ストロー径およびスパウト付きスタンドアップパウチに対応し、飲料、飲めるゼリー、調味料、家庭用化学製品の包装に使用されます。充填ラインとの連携やカスタマイズも可能です。

ブランド / 品番

• Brand: GBPI
• Item NO.: GF-3000Z

技術仕様
項目：技術仕様
外形寸法：3900 mm × 2900 mm × 2000 mm（長さ×幅×高さ）
封口対象：スパウト付スタンドアップパウチ、三辺シール袋、ガゼット袋、特殊形状袋（カスタム可）
製品仕様：袋寸法：80～180 mm（長さ）、70～120 mm（幅）；シール長さ：60～120 mm
ストロー寸法：8.5 mm（標準）、10 mm、14 mm、16 mm等
作業速度：120 個/分（素材・袋寸法により変動）
位置決め精度：≤ ±0.5 mm
ヒートシール工具：計6セット（予熱1、加熱シール4、冷却1）
温度制御モジュール：2セット（12チャンネル）精度 ±0.1°C
温度範囲：常温～300°C
電源：380V/50Hz、15 kW
エア供給：0.6～0.8 MPa、15 L/min
設備重量：3000 kg

製品の特長

• ストロー自動供給、袋供給、加熱シール、排出が全自動。複数台連結時は省人化（連結ライン：2～4名、単体：1名）。
• 回転式三ステーション構造で床面積を抑え、安定した運転を実現。
• LCDタッチパネルにより設定が容易で、精密制御と長時間の連続運転が可能。
• 輸入温度制御モジュール、SMC/Festo/Airtac製空圧部品、Omron PLCにより信頼性の高い動作。
• 自動故障検知、アラーム、停止、診断および故障位置表示機能を搭載。
• 素材や袋寸法により120～135 個/分の生産速度が可能。
• 三ステーション袋供給により効率を向上。袋寸法は最大180 mm×120 mmまで調整可能またはカスタム対応。
• 段階的な加熱・冷却方式のシールシステム。異なるストロー/スパウトに対応する交換式シールナイフを採用。

システム構成

• ストロー供給、袋供給、ヒートシール、製品回収、中央制御システム、ベースで構成。
• ストロー供給系：ホッパー、振動ボウル、ガイドレール＋光電センサーによる自動供給制御。
• 袋供給系：空気圧式吸着カップによる袋搬送。
• ヒートシール系：大型ターンテーブル、6刃セット（予熱1、シール4、冷却1）；ステーションフレームは調整可能でサイズ別にナイフをカスタム可能。
• 製品回収系：完成品・不良回収プラットフォーム；光電＋空圧制御による自動エッジ整列。
• 操作盤：タッチパネルによるパラメータ設定とリアルタイム表示（製造数、時間）。

適用分野

• 洗剤用スタンドアップパウチ
• 調味料用スタンドアップパウチ
• 飲料用パウチ
• 折りたたみ式ウォーターパウチ

仕様

• Brand: GBPI
• Model / Item NO.: GF-3000Z
• 外形寸法：3900 mm × 2900 mm × 2000 mm
• 袋寸法：80～180 mm（L）× 70～120 mm（W）；シール長さ 60～120 mm
• ストローサイズ：8.5 mm、10 mm、14 mm、16 mm
• 作業速度：120 個/分（素材・サイズに依存）
• 位置決め精度：≤ ±0.5 mm
• ヒートシール工具：6セット（予熱1、シール4、冷却1）
• 温度制御：12チャンネルモジュール（2セット）精度 ±0.1°C
• 温度範囲：常温～300°C
• 電源：380V/50Hz、15 kW
• エア供給：0.6～0.8 MPa、15 L/min
• 設備重量：3000 kg
