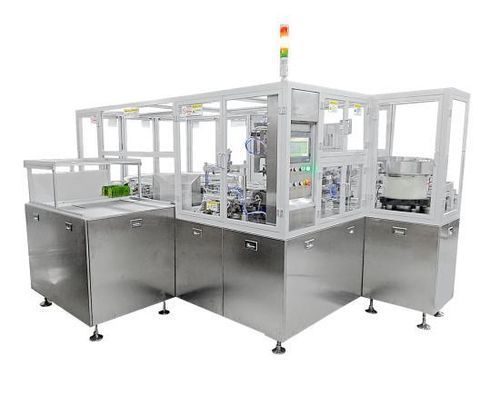

回転式シール機 GF-2500B

全自動梱包用スパウトポーチ用

導入
全自動2ステーション回転式スパウトシーリング機 GBPI GF-2500B は、スパウトおよびパウチのスリーブ装着と熱シールを自動で行うために設計されています。複数のスパウト径とパウチ形式に対応し、飲料、飲めるゼリー、調味料、日用化学品向けのスタンドパウチに推奨されます。充填ラインへの接続カスタマイズが可能です。

主な情報

• Brand: GBPI
• Item No.: GF-2500B
• Payment: 100% TT In Advance
• Product Origin: Guangzhou China
• Shipping Port: Huangpu
• Lead Time: 20-30 day

仕様
パウチ種別: スタンドパウチ、三方シールパウチ、ガセット（蛇腹）パウチ、特殊形状パウチ
材質: パウチ内層 PE/PP、スパウト PE/PP
パウチ寸法（センターシール）：長さ 100–180 mm、幅 70–120 mm、シール長 60–120 mm；（斜めシール）：長さ 135–180 mm、幅 70–100 mm、シール長 60–120 mm
スパウト寸法: 8.5 mm（標準）、10 mm、14 mm、16 mm 等
作業速度: 最大 80–90 個/分
位置精度: ≤±0.5 mm
加熱シールゾーン: 6グループ（予熱1、シール4、冷却1）
温度制御: 3グループ（8チャンネルモジュール）、精度 ±0.1°C
加熱温度範囲: 周囲温度〜300°C
電源: 380V/50Hz、12KW
エアー: 0.6–0.8 MPa、約600 L/min
外形寸法: 3428 x 2525 x 2241 mm（L x W x H）
機械重量: 2400 Kg

特徴

• 2ステーション回転式設計により、予熱、パウチ供給、スパウト挿入、加熱シールを自動で実行。
• PLC制御とタッチパネルにより、パウチ種別やスパウトモデルへの迅速な切替が可能。
• 温度制御モジュールや空圧部品はSMC、Festo、Airtac等の輸入品を採用し安定稼働を実現。
• 段階的な加熱と最終冷却工程によりシール品質を向上。
• 自動故障検出、アラーム、停止、診断表示機能を搭載。
• 設置面積が小さく、主要構造はアルミ合金とステンレスで食品・医薬品の衛生基準（GMP）に適合。

機械生産 / 動作サンプルとシステム説明
シーリングシステムは、スパウト供給システム、パウチ供給システム、加熱シールユニット、パウチ回収システムおよび中央制御で構成されます。スパウト供給はホッパー、振動盤、リードレールと光電センサーで制御します。パウチ供給は空気吸引式を採用。ターンテーブル構造の複数ワークステーションにより処理能力を向上。各シール刃は独立温度制御。HMIにてリアルタイムの稼働情報（出力、時間、成功/失敗率）を表示。ベースは分解・輸送・組立が容易な設計です。

技術仕様

• 対応パウチ種類: スタンドパウチ、三方シール、ガセット、特殊形状。
• 対応スパウトサイズ: 8.5 mm、10 mm、14 mm、16 mm。
• 最大速度: 80–90 個/分。
• 位置決め精度: ≤±0.5 mm。
• 加熱ゾーン: 6グループ（予熱1、シール4、冷却1）。
• 温度精度: ±0.1°C（マルチチャンネルモジュール）。
• 電力: 380V/50Hz、12KW。
• エアー要件: 0.6–0.8 MPa、約600 L/min。
• 寸法 (L x W x H): 3428 x 2525 x 2241 mm。
• 重量: 2400 Kg。
