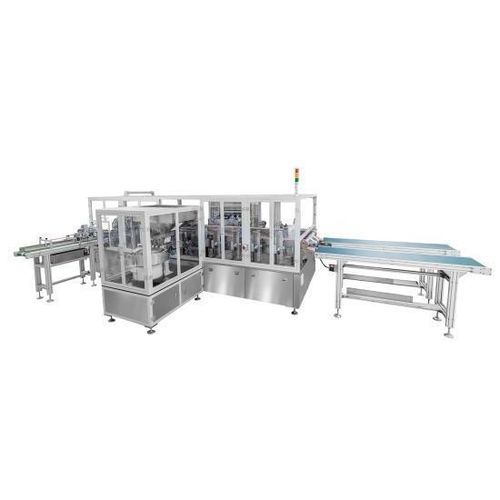

スパウトポーチ用シーラー GF-2700XB

リニア全自動包装産業用

製品紹介
GF-2700XBは、ストロー/スパウト（注ぎ口）チューブの自動装填と斜めの熱シールを行う、全自動二重チャネル直線斜めチューブシーリング機です。各種径・長さのチューブや異なる袋フォーマットに対応し、充填ラインへ接続して連続生産が可能です。

技術仕様
外形寸法：5800 × 4100 × 1800 mm（L × W × H）。シール形態：スタンドアップバッグ、三方封、ガセット（マチ）バッグ、特殊形状（カスタム対応）。素材：袋内層 PE/PP、チューブ PE/PP。袋寸法：長さ 150–350 mm、幅 130–250 mm。シール長さ：60–120 mm。ストロー/チューブ径：8.5 mm（標準）、10 mm、14 mm、16 mm 等。処理速度：80–90 個/分（二重チャネル）、単独チャネル 40–45 個/分。斜めシール角度：45° ±5°（他角度対応可）。位置決め精度：≤ ±0.5 mm。シールカッター群：6組（予熱1、加熱4、冷却1）。温度制御：3セット（8チャンネルモジュール）、精度 ±0.1 °C。加熱温度範囲：0–300 °C。電源：380V/50Hz、13 kW。エアー：0.6–0.8 MPa、22 L/min。機器重量：3500 kg。

製品特長

• 二重チャネル構成により、2ライン同時処理で生産性を向上。
• 袋分離、斜め切断、チューブ供給、熱シールの全自動工程。
• PLC制御でパラメータ設定が可能、袋種やチューブ種の迅速切替に対応。
• 温度制御モジュールや空気部品は輸入品（SMC、Festo、Airtac）を採用し安定した制御を実現。
• 段階的な加熱と最終冷却による安定したシール品質。
• 異常検知、自動アラーム、停止、診断表示機能を装備。
• 主要部品はアルミ合金およびステンレス製で、食品・医薬の衛生基準に適合。

システム構成

• 二重チャネル構成（袋供給、チューブ供給、切断機構、熱シールシステム、袋回収システム、制御システム、機械ベース）。
• 袋供給：分離機構、位置決め機構、搬送・補正用ハンドリング機構による一枚ずつの搬送と位置補正。
• チューブ供給：振動皿、直線振動供給、ロータリーチューブ装填機構による自動検出と起停制御。
• 熱シール：予熱、加熱シール、冷却を含む。加熱カッター5組、冷却カッター1組。各セット独立温度制御、カッター仕様はカスタム可能。
• 袋回収：定速搬送および自動整列による検査・ハンドリングの容易化。
• 操作画面：生産速度、完成数、シフト生産量、日付、温度をリアルタイム表示。

適用分野

• 洗剤用スタンドアップバッグ
• 調味料用スタンドアップバッグ
• ジュース・飲料用スパウトバッグ
• 折りたたみ式ウォーターパウチおよびその他スパウトバッグ形式

技術仕様一覧

• 型式：GF-2700XB
• 外形寸法：5800 × 4100 × 1800 mm
• 処理速度：80–90 個/分（二重チャネル）
• シール群：6（予熱1、加熱4、冷却1）
• 温度制御：3セット、精度 ±0.1 °C、加熱 0–300 °C
• 電力：380V/50Hz、13 kW
• エアー：0.6–0.8 MPa、22 L/min
• 機器重量：3500 kg
